Ce document s'adresse aux installateurs autorisés et certifiés.

Sécurité​

Utilisation conforme​

L'Azen 230 est un système de stockage par batterie destiné à un usage résidentiel, qui peut être utilisé pour stocker de l'énergie électrique. Il est composé d'un ensemble d'onduleurs/chargeurs et de cellules de batterie.

Le système peut convertir le courant monophasé en provenance d'un onduleur photovoltaïque ou du réseau électrique public en courant continu et l'alimenter dans la batterie. Inversément, il convertit le courant continu fourni par la batterie en courant monophasé conforme au réseau.

L'Azen 230 possède une fonction d'alimentation de secours. En cas de panne de courant, le système peut continuer à alimenter des circuits électriques sélectionnés en électricité à partir de la batterie.

Utilisez le système Azen 230 exclusivement selon la documentation fournie et en respectant toutes les réglementations locales en vigueur (lois, normes électriques, directives d'installation). Tout usage non conforme peut entraîner des risques pour la sécurité des personnes et des dommages matériels.

Avertissements​

danger

Le système contient des parties électriques sous tension. Il existe donc un risque de choc électrique, notamment dans les situations suivantes :

  • Au contact de parties de l'installation sous tension en cas d'alimentation par l'alimentation de secours
  • En cas de contact avec des composants sous tension lorsque le produit est ouvert et en fonctionnement

Avant toute intervention, veillez à mettre hors tension le système.

Matériel nécessaire​

Matériel fourni par Azimut Energy​

1. Système principal​

  • 1x système de stockage Azen 230
    • Inclut : 1x unité de stockage de 4,8 kWh préinstallée

2. Extension(s) optionnelle(s) de capacité​

Extension interne​
  • 1x unité de stockage 4,8 kWh
Extension externe​
  • 1x kit de câbles, fusibles et supports
  • 1, 2 ou 3 unité(s) de stockage de 4,8 kWh

3. Système de comptage réseau​

Option 1 : Compteur mécanique​
  • 1x compteur sans fil monophasé
    • Pour compteur électromécanique standard
Option 2 : Compteur communicant​
  • 1x dongle P1
    • Pour compteur communicant (type Siconia)
    • Deux versions disponibles :
      • Version Ethernet (filaire)
      • Version Wifi (sans fil)

4. Système de comptage photovoltaïque​

  • 1x compteur sans fil monophasé par onduleur
    remarque

    Pour les micro onduleurs, prévoir un compteur par disjoncteur

5. Accessoires de communication​

  • 1x amplificateur de portée sans fil
  • 1x splitter P1

Matériel non fourni par Azimut Energy​

1. Protection électrique​

  • 1x disjoncteur 2P (calibre maximal 50 A) pour protection alimentation réseau vers Azen
  • 1x interrupteur différentiel 2P (calibre minimal 50 A) pour protection alimentation backup depuis Azen

2. Câbles d'alimentation​

  • Câble pour alimentation réseau vers Azen
    • 2 conducteurs + PE
    • Section maximale : 16 mm²
  • Câble pour alimentation backup depuis Azen
    • 2 conducteurs + PE
    • Section maximale : 16 mm²

3. Communication​

  • Câble réseau Cat5e ou supérieur avec connecteur RJ45
  • 2x adaptateurs CPL

4. Accessoires​

  • Dongle P1 (si option choisie) :
    • Câble USB
    • Alimentation USB
  • Accessoires de câblage divers

Positionnement de la batterie Azimut​

1. Transport et manipulation

  • Le produit est livré sur palette de transport
  • IMPORTANT : Le produit doit être transporté et manipulé en position fermée

2. Emplacement d'installation

  • Choisir un emplacement :
    • Sur un sol plat et stable
    • Dans un espace propre et sec
    • À l'abri du rayonnement solaire direct

3. Dimensions et espacement

  • Dimensions du produit : 68 x 57 x 51 cm (H x L x P)
  • Espacement requis :
    • Minimum 10 cm d'espace libre tout autour pour la circulation de l'air
    • Poids maximal avec 2 unités : ~120 kg

4. Conditions de fonctionnement

  • Température ambiante : 0 à 40 °C
attention

Points d'attention :

  • En dessous de 10 °C, le système réduit automatiquement sa puissance
  • En cas d'exposition directe au soleil, le système réduit sa puissance pour éviter la surchauffe

Raccordement unité(s) de stockage interne​

astuce

Le produit est livré avec une unité de stockage de 4,8 kWh intégrée. Suivez ces étapes pour ajouter une unité supplémentaire.

Positionnement​

  • Installer l'unité de stockage supplémentaire à côté de la batterie déjà présente

Connexions​

attention

Respecter strictement l'ordre des connexions pour éviter tout risque

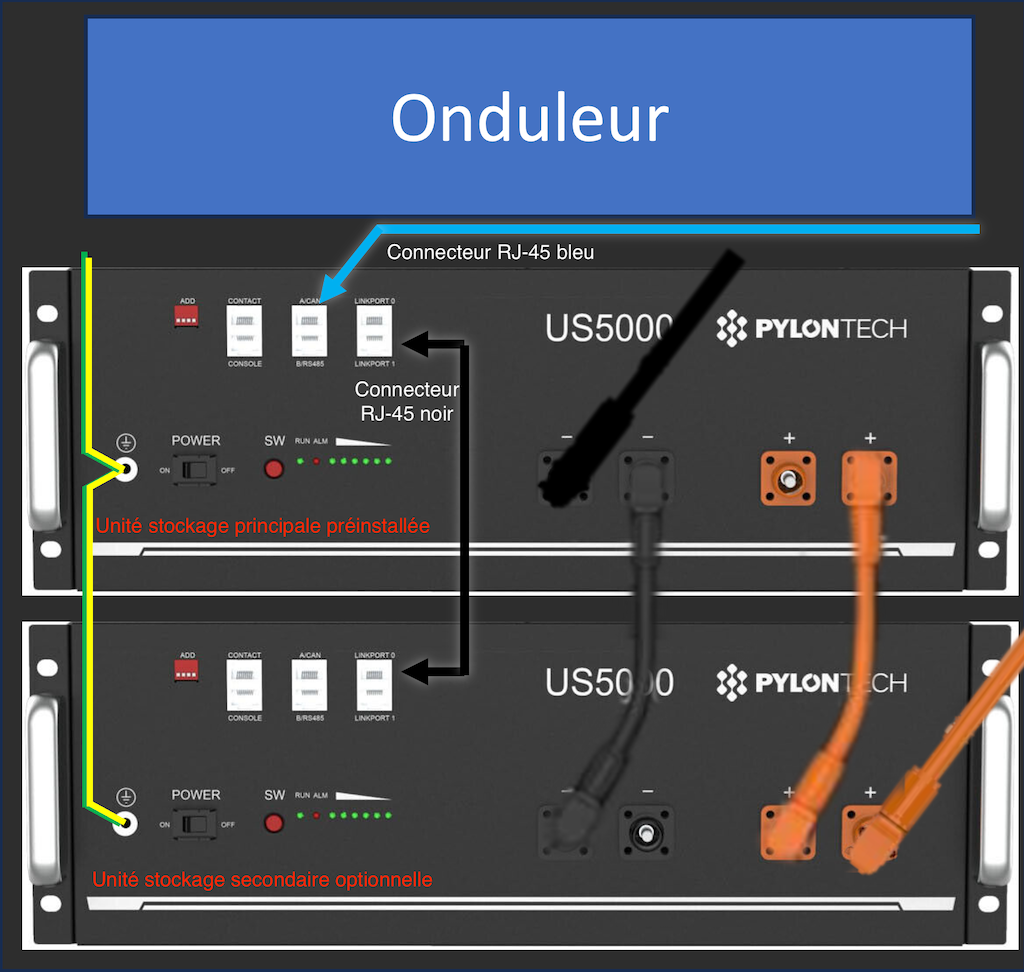

Connexion électrique positive​

  • Déplacer le long câble de puissance DC positif (rouge) de l'unité préinstallée vers une des deux bornes positives + de l'unité supplémentaire
    remarque

    Un bouton sur le côté du connecteur rapide permet la déconnexion

  • Relier le petit câble de puissance DC positif (rouge) fourni avec l'unité supplémentaire :
    • Depuis une des deux bornes positives + de l'unité préinstallée
    • Vers la borne positive + libre de l'unité supplémentaire

Connexion électrique négative​

  • Connecter le petit câble de puissance DC négatif (noir) fourni avec l'unité supplémentaire :
    • Depuis la borne négatif - libre de l'unité préinstallée
    • Vers une des deux bornes négatives - de l'unité supplémentaire

Connexion de mise à la terre​

  • Connecter le câble de mise à la terre (vert et jaune) :
    • Depuis les points de mise à la terre de l'unité préinstallée
    • Vers de l'unité supplémentaire

Connexion de communication​

Connecter le câble de communication (câble court noir avec connecteurs RJ45) :

  • Depuis le port LINKPORT 1 de l'unité préinstallée
  • Vers le port LINKPORT 0 de l'unité supplémentaire

Raccordement AC​

astuce

Voir le schéma d'installation 230V+N

danger

Le raccordement électrique doit être réalisé par un électricien agréé et dans le respect des normes locales en vigueur.

AC IN - Alimentation depuis réseau​

  1. Installer un disjoncteur (calibre maximal 50A) et apposer dessus le repérage ⚠️ ALIM. VERS BATTERIE.
    L'étiquette est fournie avec la batterie.

  2. Raccorder un câble à 3 conducteurs (L, N et T) de section adaptée entre ce disjoncteur et le bornier AC-IN de la batterie.

    attention

    Longueur maximale recommandée : 5m

  3. Raccorder le câble PE du bornier AC-IN vers le câble de terre du client

AC OUT - Alimentation backup​

  1. installer un interrupteur différentiel (calibre minimal 50A) en amont de l'ensemble des disjoncteurs des circuits à secourir (y compris le(s) onduleur(s) photovoltaïque(s) éventuel(s)).
    Placer l'étiquette fournie ⚠️ ALIM. DEPUIS BATTERIE sur cet interrupteur différentiel.

  2. Installer et raccorder un câble à 3 conducteurs (L, N et T) de section adaptée (max. 16 mm²) depuis le bornier AC-OUT du système vers le dispositif de coupure précédemment installé.

attention

Longueur maximale recommandée : 5m

  1. Raccorder le conducteur de protection PE du bornier AC-OUT vers le câble de terre du client.

Internet​

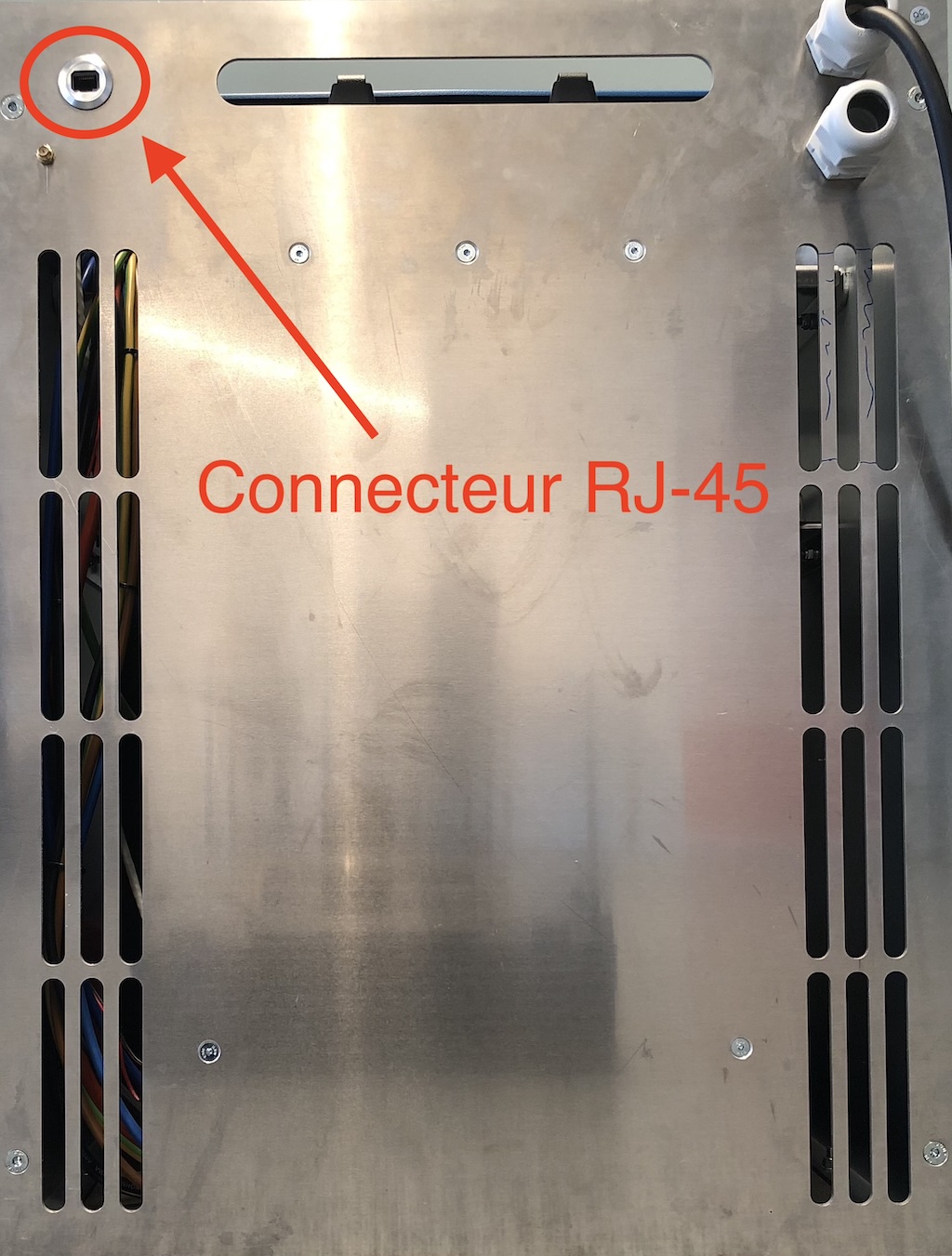

Installer un câble réseau :

  • depuis la box internet du client (ou un adaptateur CPL)
  • vers la prise RJ-45 située à l'arrière de la batterie intelligente Azimut.
attention

En cas d’utilisation d’un adaptateur CPL, l’adaptateur “émetteur” doit obligatoirement être connecté directement à la box internet du client

astuce

S'il est matériellement impossible de connecter la batterie Azimut à internet via un câble réseau, il est possible de la connecter au réseau Wifi du client lors de la configuration du système via l'application Azimut installer.
Il est important de s'assurer de la qualité du signal Wifi dans ce cas (visible dans l'application Azimut installer).

Antenne​

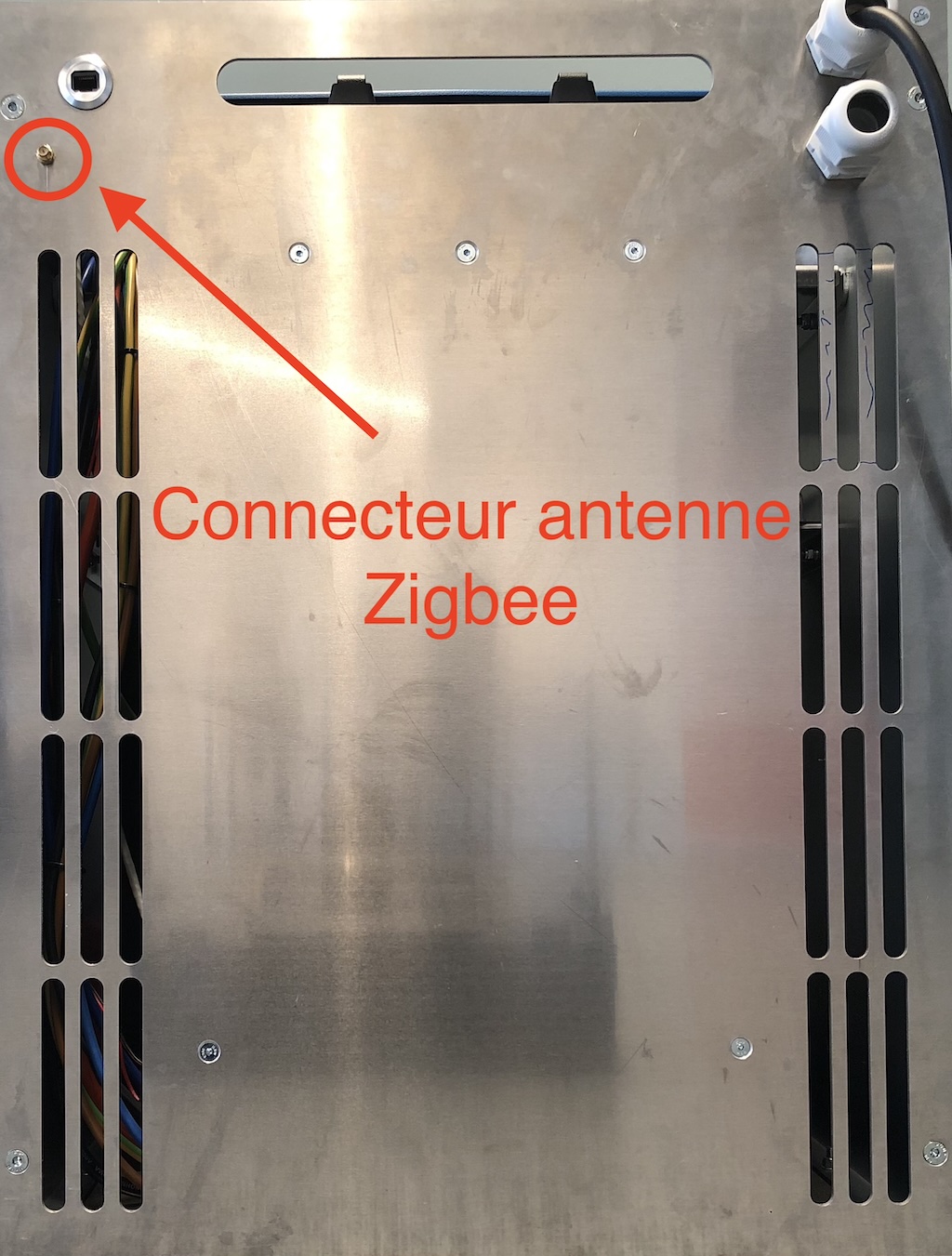

Visser l'antenne fournie avec le système sur le connecteur SMA situé à l'arrière du système.

info

Cette antenne permet la communication avec les compteurs sans fil.

astuce

L'antenne se trouve dans la pochette documentaire fixée sur la face interne de la façade avant du système.

attention

Placer l'antenne dans l'axe de son support avant de la visser pour ne pas endommager le connecteur.

Comptage général réseau​

Compteur P1​

Pré-requis​

  1. Le compteur est un compteur communicant, équipé d'un port de communication P1
  2. Le port P1 du compteur communicant est activé
    • Ce port est nécessaire pour alimenter le compteur P1 et lui transmettre les données de consommation
    • Si le port n'est pas activé : demander son activation auprès du GRD (Gestionnaire de Réseau de Distribution)
    attention

    L'activation du port P1 peut ne pas être instantanée.
    Faire la demande d'activation à l'avance si nécessaire.

info

Si le compteur communicant est un Landis+Gyr E360 triphasé, consultez la note de compatibilité.

Versions​

Deux versions du dongle P1 existent : Ethernet et Wi-Fi.

Attention

Chaque version est exclusive :

  • La version Ethernet fonctionne uniquement en Ethernet.
  • La version Wi-Fi fonctionne uniquement en Wi-Fi.
Version Ethernet​
Connexions physiques​

  1. Connecter un câble Ethernet depuis le réseau local vers le port RJ-45 du compteur P1

  2. Connecter le câble RJ-12 fourni entre le port IN du compteur P1 et le port P1 du compteur intelligent

    attention

    Il y a parfois 2 ports de communication sur les compteurs communicants (P1 et S1).
    Veiller à bien utiliser le port P1.

    astuce

    Le port P1 IN du compteur P1 se trouve sur la face avec l'alimentation USB.

Vérification du fonctionnement​

Observer les LEDs sur la face du compteur P1 pour vérifier son état :

  • LED verte : s'allume de façon constante lorsque le compteur P1 est alimenté
  • LED bleue : s'allume de façon constante lorsque le compteur P1 est connecté au réseau local
Version Wi-Fi​
Connexions physiques​

  1. Connecter une alimentation externe au port USB du compteur P1

    astuce

    La majorité des compteurs communicants ne fournissent pas une alimentation suffisante pour alimenter le fonctionnement du Wi-Fi. Il est donc recommandé d'utiliser une alimentation USB externe.

  2. Connecter le câble RJ-12 entre le port P1 IN du compteur P1 et le port P1 du compteur communicant

    attention

    Il y a parfois 2 ports de communication sur les compteurs communicants (P1 et S1).
    Veiller à bien utiliser le port P1.

    astuce

    Le port P1 IN du compteur P1 se trouve sur la face avec l'alimentation USB.

Vérification du fonctionnement​

Observer les LEDs sur la face du compteur P1 pour vérifier son état :

  • LED verte : s'allume de façon constante lorsque le compteur P1 est alimenté
  • LED bleue : s'allume de façon constante lorsque le compteur P1 est connecté au réseau Wi-Fi

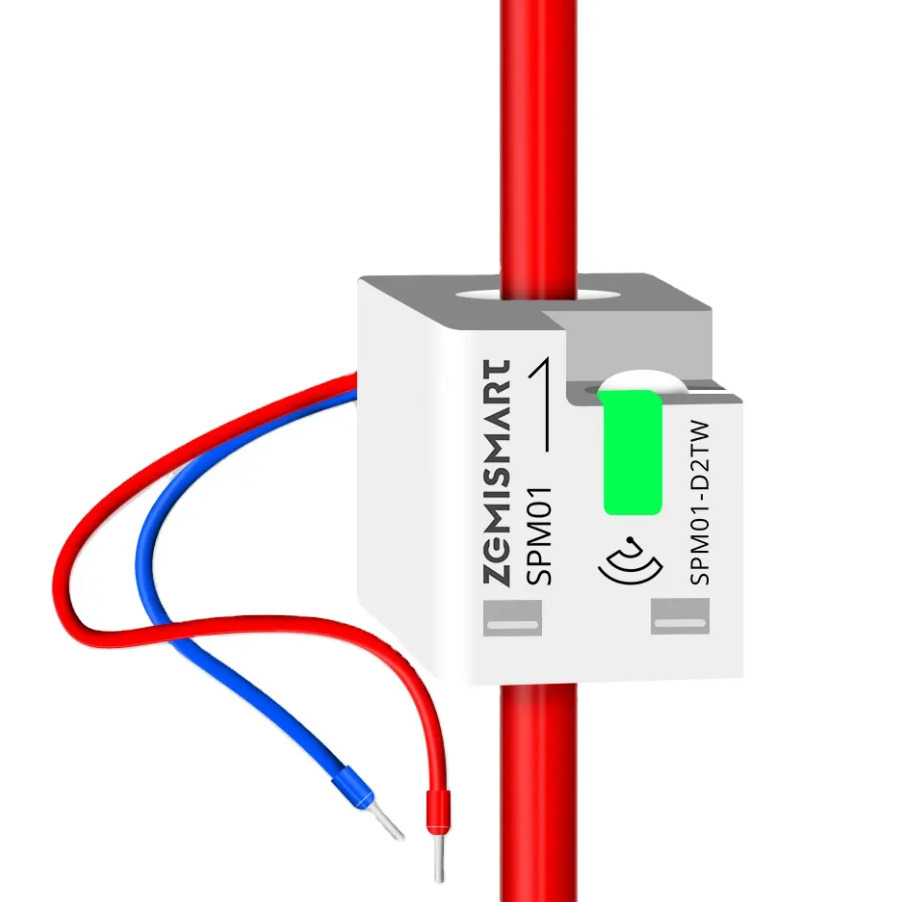

Compteur sans fil​

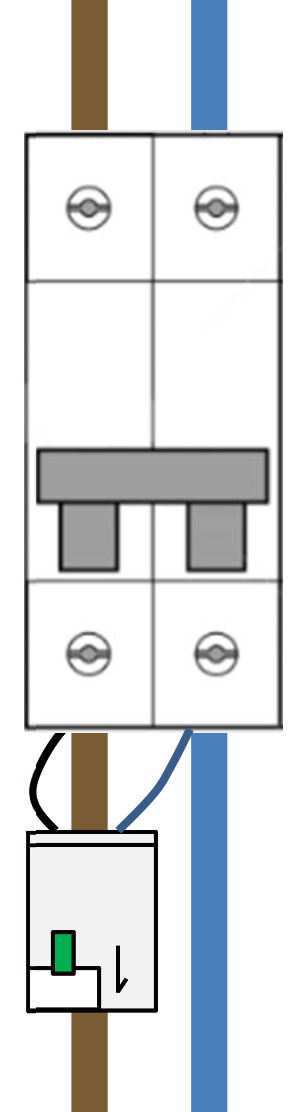

  • Installer un compteur sans fil monophasé en aval du différentiel général et en amont de tout autre circuit, sur le conducteur de phase, avec la flèche orientée vers la maison.
  • Raccorder les prises de tension du compteur en respectant l’ordre de la phase et du neutre.
attention

S’assurer du serrage correct des câbles de prise de tensions du compteur.

info

Le compteur doit être placé de manière à mesurer l’intégralité du courant depuis et vers le réseau, y compris la production photovoltaïque éventuelle. Veillez à ne pas l’installer en aval d’un rail de pontage, car cela fausserait la mesure.

Comptage photovoltaïque​

  • Installer un compteur sans fil monophasé en aval du disjoncteur de protection de chaque onduleur photovoltaïque, sur le conducteur de phase, avec la flèche orientée vers la maison.
  • Raccorder les prises de tension du compteur en respectant l’ordre de la phase et du neutre.
attention

S’assurer du serrage correct des câbles de prise de tensions du compteur.

Mise sous tension​

attention

Le système est pourvu d’un mécanisme de bypass automatique qui permet le report de l’alimentation AC-IN depuis le réseau vers l’alimentation AC-OUT vers le backup.
Veiller à bien s’assurer du raccordement correct de toute l’installation avant mise sous-tension !

  1. S’assurer que le disjoncteur 4 A à l’intérieur du système est bien fermé

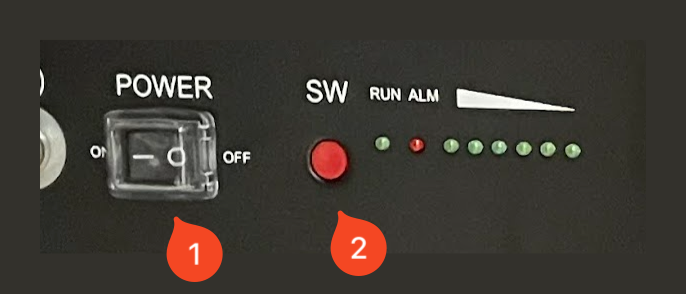

  2. Allumer la/les unité(s) de stockage en mettant chaque interrupteur POWER en position ON
  3. Appuyer sur le bouton SW d’une des unités de stockage pendant 0,5 secondes pour activer l’alimentation DC (jusqu’à ce que les LED s’allument sur la/les unité(s))
  1. Activer le disjoncteur d'alimentation AC dans le tableau
  2. Utiliser l’application Azimut Installer pour configurer le système et ses accessoires, puis mettre le système en fonctionnement
  3. Fermer le disjoncteur de sortie à l’intérieur du système
    info

    Le bypass se désactive et le backup est alimenté par le système

  4. Vérifier le bon fonctionnement du système en coupant le disjoncteur alimentant AC-IN, et valider que la sortie secourue est toujours alimentée

Ajout ultérieur d'unité(s) de stockage​

Cette section s'adresse aux installateurs qui ajoutent une unité de stockage interne à un système Azen 230 déjà installé et en service.

Mise hors tension​

attention

Avant toute intervention, mettre le système hors tension et vérifier l'absence de tension côté AC et côté DC.

  1. Si présence d'un Azen PV externe : placer son interrupteur sur 0
  2. Couper l'alimentation vers les consommateurs secourus, en ouvrant les équipements de protection dédiés dans le tableau
  3. Couper l'alimentation AC-IN du système, en ouvrant le disjoncteur dédié dans le tableau
  4. Mettre l'interrupteur POWER de l'unité de stockage existante en position OFF

Câblage de la nouvelle unité​

Suivre la procédure décrite plus haut : Raccordement unité(s) de stockage interne.

Remise sous tension​

  1. Si présence d'un Azen PV externe : placer son interrupteur sur I
  2. Mettre l'interrupteur POWER de chaque unité de stockage en position ON
  3. Appuyer sur le bouton SW d'une des unités de stockage pendant 0,5 secondes pour activer l'alimentation DC (jusqu'à ce que les LED s'allument)
  4. Rétablir l'alimentation AC-IN du système, en refermant le disjoncteur précédemment ouvert dans le tableau
  5. Rétablir l'alimentation vers les consommateurs secourus, en refermant les équipements de protection précédemment ouverts dans le tableau
  6. Attendre que le système démarre complètement (quelques minutes)
  7. Dans l'application Azimut Installer, vérifier que toutes les unités de stockage sont détectées
