BatBox4
Ce document s'adresse aux installateurs autorisés et certifiés. Ce guide est compatible avec les systèmes Azen 230S, Azen 230S PV et Azen 400.
Sécurité
Avertissements
Le système contient des parties électriques sous tension. Il existe donc un risque de choc électrique, notamment dans les situations suivantes :
- Au contact de parties de l'installation sous tension en cas d'alimentation par l'alimentation de secours
- En cas de contact avec des composants sous tension lorsque le produit est ouvert et en fonctionnement
Avant toute intervention, veillez à mettre hors tension le système principal Azen.
Utilisation conforme
Le BatBox4 est un boîtier d'extension de capacité de stockage destiné à être utilisé avec les systèmes de stockage Azen (Azen 230S, Azen 230S PV et Azen 400). Il permet d'ajouter de une à quatre unités de stockage supplémentaires de 4,8 kWh, augmentant ainsi la capacité totale du système.
Le boîtier d'extension BatBox4 assure :
- L'hébergement sécurisé des unités de stockage supplémentaires
- La gestion de la communication entre les unités de stockage via les liaisons RJ45
- La distribution de l'alimentation DC entre les unités et le système principal
Utilisez le boîtier d'extension BatBox4 exclusivement selon la documentation fournie et en respectant toutes les réglementations locales en vigueur (lois, normes électriques, directives d'installation). Tout usage non conforme peut entraîner des risques pour la sécurité des personnes et des dommages matériels.
Matériel nécessaire
Fournitures Azimut Energy
- 1 boîtier d'extension BatBox4
- 1 à 4 unités de stockage de 4,8 kWh
- Kit(s) de câbles DC 25 mm² (rouge = positif +, noir = négatif -)
- Câbles RJ45 gris de communication (50 cm, 1 m, ou 2 m selon configuration)
- Câbles de mise à la terre (vert/jaune)
Positionnement du BatBox4
Transport et manipulation
- Le produit est livré sur palette de transport
Le produit doit être transporté et manipulé en position fermée.
Dimensions et poids
| Caractéristique | Valeur |
|---|---|
| Dimensions (H × L × P) | 115 × 56 × 37 cm |
| Poids avec 1 unité | 53 kg |
| Poids avec 2 unités | 91 kg |
| Poids avec 3 unités | 129 kg |
| Poids avec 4 unités | 167 kg |
Espacement
Espace minimum de 2,5 à 3 cm obligatoire entre les boîtiers pour la ventilation. Azimut ne peut garantir le bon fonctionnement du produit si cette condition de pose n'est pas respectée.
Conditions de fonctionnement
- Température ambiante : 0 à 40 °C
- Installer le boîtier sur un sol plat et stable, dans un espace propre et sec, à l'abri du rayonnement solaire direct
- En dessous de 10 °C, le système réduit automatiquement sa puissance
- En cas d'exposition directe au soleil, le système réduit sa puissance pour éviter la surchauffe

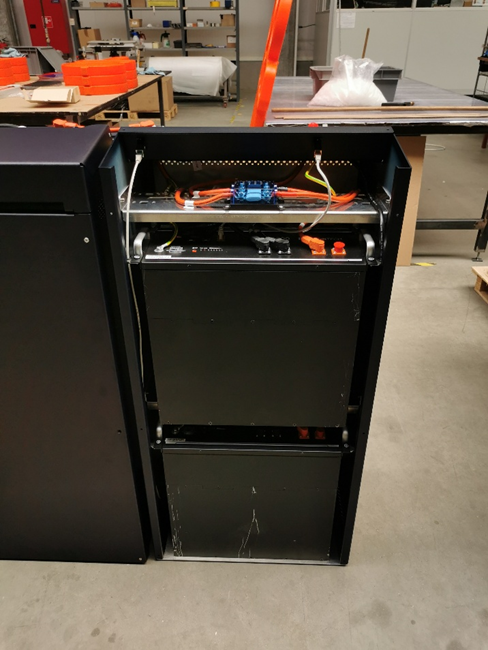

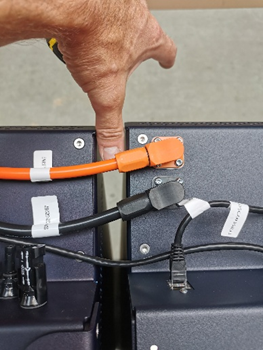

Configuration extension à droite
Le placement à droite du système de stockage Azen principal est la configuration recommandée.
- Positionner les extensions à droite, alignées avec le système de stockage Azen, en laissant 2,5 à 3 cm d'écart entre les boîtiers

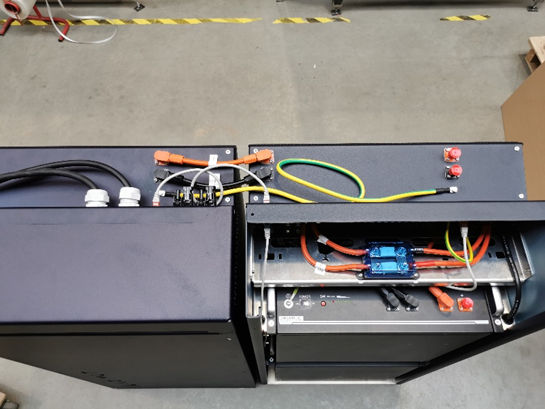

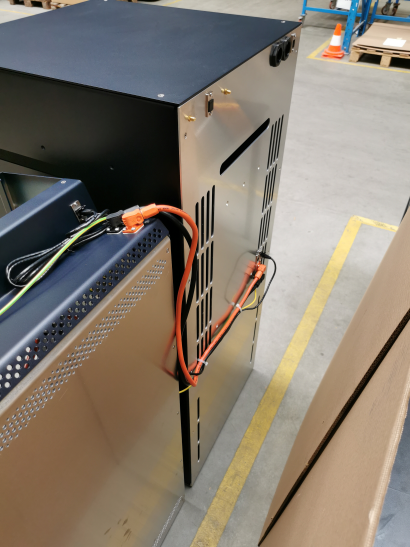

Cas d'un seul boîtier d'extension à droite
- Utiliser le jeu de câbles fourni avec une unité de stockage

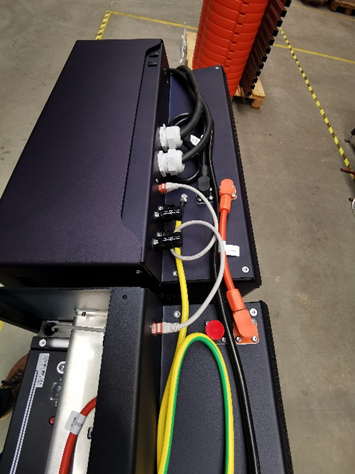

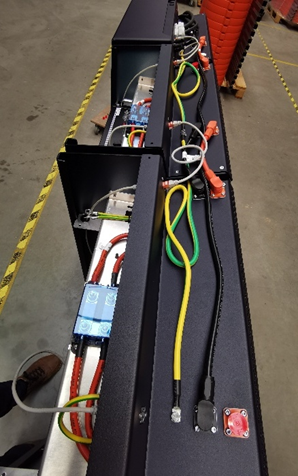

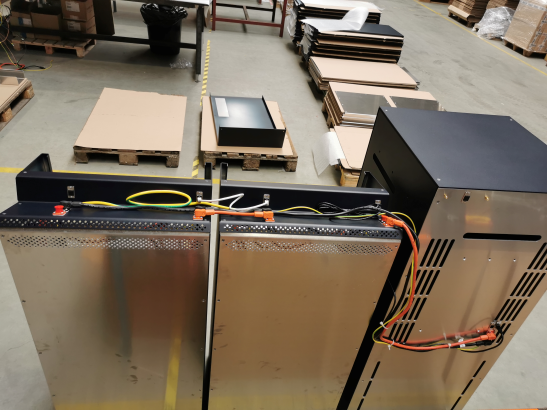

Cas de plusieurs boîtiers d'extension à droite
- Le câble DC noir connecté au système de stockage Azen principal doit revenir du dernier boîtier d'extension


Configuration extension à gauche
Cette configuration est une alternative si l'espace est limité à droite. Le boîtier d'extension doit être placé à maximum 1,2 m du système de stockage Azen principal.

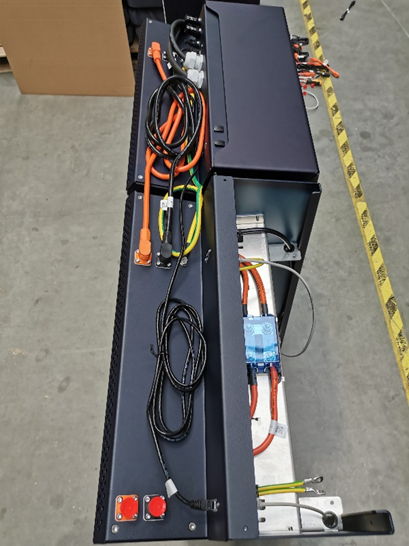

Cas d'un seul boîtier d'extension à gauche
- Utiliser les jeux de câbles fournis avec le boîtier d'extension ET ceux fournis avec les unités de stockage

Le câble RJ45 de communication inter-unités doit toujours aller du système de stockage Azen principal (à droite) jusqu'au boîtier d'extension (à gauche). C'est lui qui est raccordé au LINKPORT 0 de la première unité de stockage d'extension.

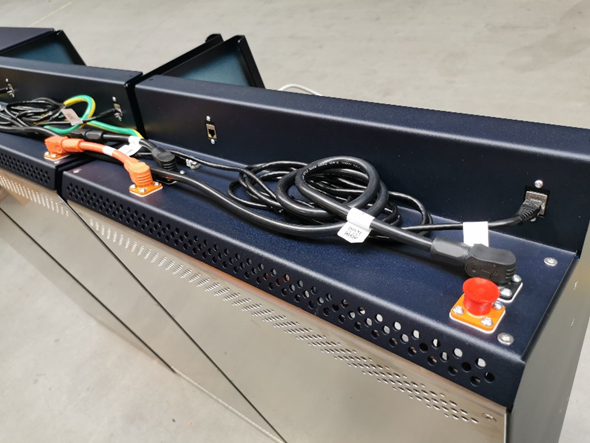

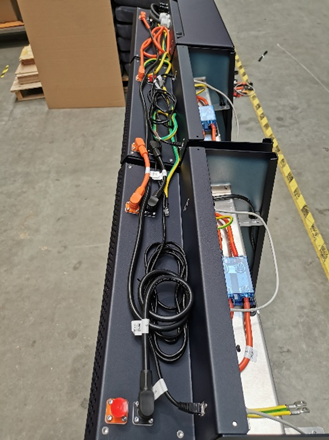

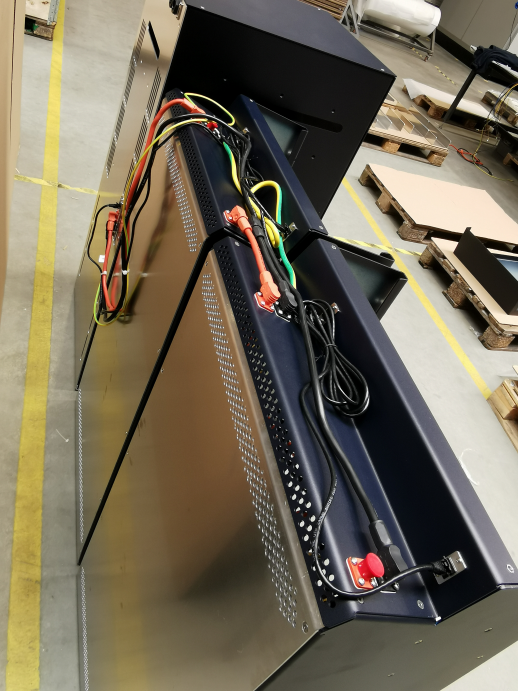

Cas de plusieurs boîtiers d'extension à gauche
- Utiliser les jeux de câbles fournis avec le boîtier d'extension ET ceux fournis avec les unités de stockage


À partir de 2 boîtiers d'extension, le câble DC noir connecté au système de stockage Azen principal doit revenir du dernier boîtier d'extension.
Les câbles RJ45 de communication inter-unités doivent toujours relier le port de droite d'une unité de stockage vers le port de gauche de l'unité de stockage suivante.
Installation des unités de stockage
Ordre de placement
Toujours respecter cet ordre pour le raccordement. Commencer par la première unité de stockage.
| Position | Emplacement |
|---|---|
| 1 | En bas, au fond |
| 2 | En bas, à l'avant |
| 3 | En haut, au fond |
| 4 | En haut, à l'avant |
Toujours fixer les unités de stockage avec les vis fournies. Cela permet de garantir le bon espacement des unités de stockage, nécessaire à la ventilation naturelle et au bon fonctionnement de l'ensemble.

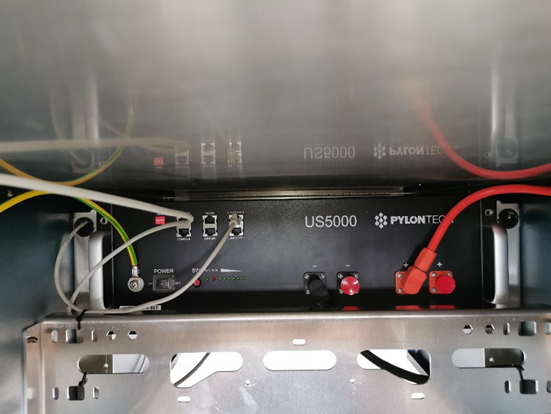

Unité de stockage 1
- Placer l'unité de stockage en bas, au fond

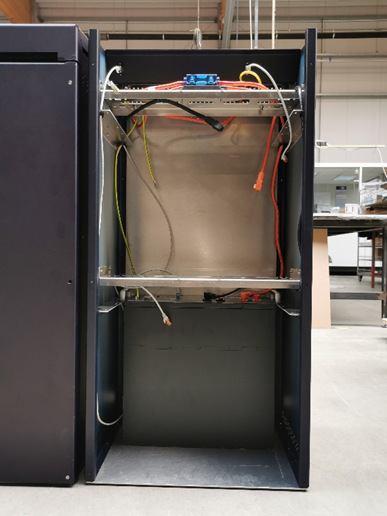

- Raccordements :
- Câble DC+ orange en attente en dessous, avec étiquette
1+ - Dans le cas d'une seule unité de stockage, câble DC- noir en attente en dessous, avec étiquette

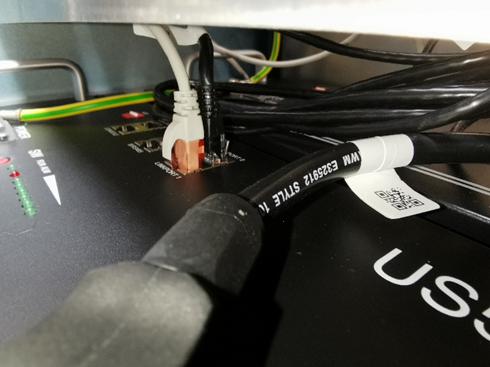

1|2- - Câble RJ45 gris (2 m) de communication inter-unités en attente au fond sur le LINKPORT 0
- Câble de terre en attente
- Câble DC+ orange en attente en dessous, avec étiquette


Fixer l'unité de stockage à l'aide d'au moins une vis de chaque côté pour garantir sa stabilité.
Unité de stockage 2
- Placer l'unité de stockage en bas, à l'avant
- Raccordements :

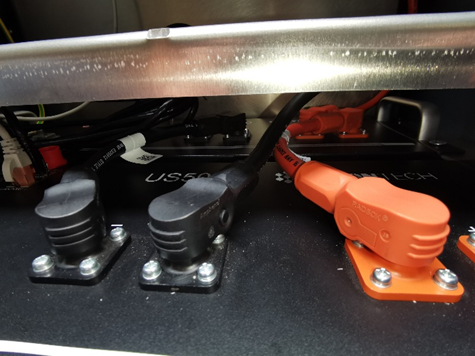

- 2 câbles DC de 21 cm fournis avec l'unité de stockage additionnelle entre les unités de stockage 1 et 2
- Câble DC- noir en attente en dessous

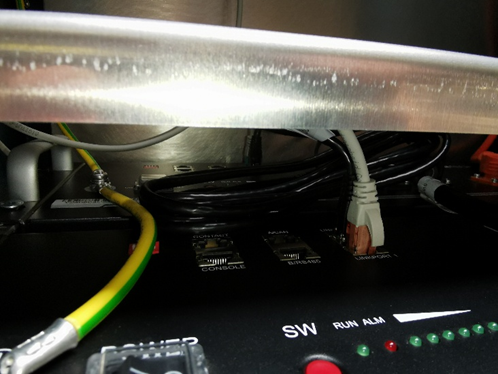

- Câble RJ45 fourni entre l'unité de stockage 1 (LINKPORT 1) et l'unité de stockage 2 (LINKPORT 0)
- Câble RJ45 gris (1 m) en attente (celui qui remonte vers l'unité de stockage 3)
- Câble de terre de 20 cm fourni entre les unités de stockage 1 et 2





Fixer l'unité de stockage à l'aide d'au moins une vis de chaque côté pour garantir sa stabilité.

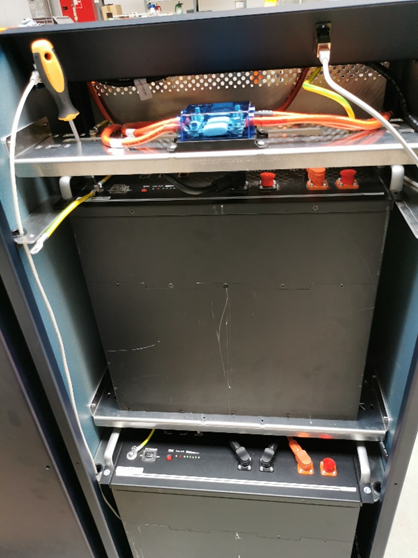

Unité de stockage 3
- Placer l'unité de stockage en haut, au fond
Pour faciliter le serrage du conducteur de protection, positionner d'abord l'unité de stockage à mi-profondeur.

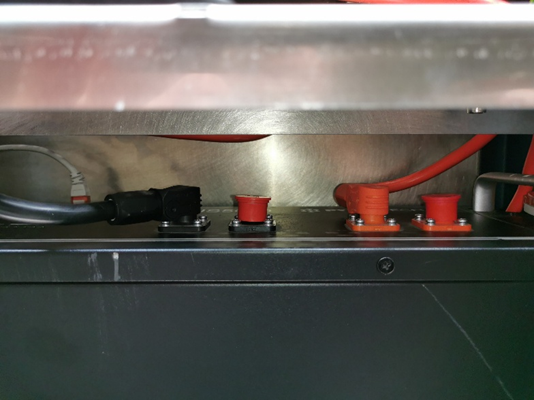

- Raccordements :
- Câble DC+ orange en attente au dessus
- S'il n'y a pas d'unité de stockage 4, câble DC- noir en attente au dessus
- Câble RJ45 en attente au fond (celui qui vient de l'unité de stockage 2) sur le LINKPORT 0
- Câble de terre en attente



Une fois les câbles placés et serrés, pousser l'unité de stockage au fond et fixer à l'aide d'au moins une vis de chaque côté pour garantir sa stabilité.
Unité de stockage 4
- Placer l'unité de stockage en haut, à l'avant

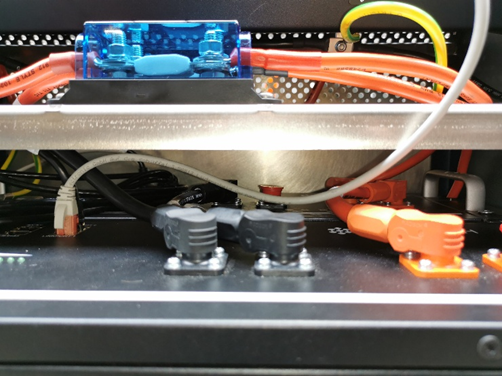

- Raccordements :

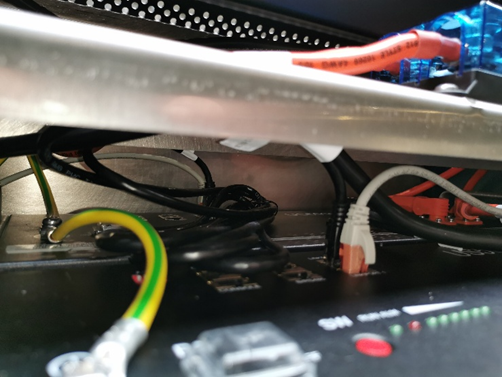

- 2 câbles DC de 21 cm fournis avec l'unité de stockage additionnelle entre les unités de stockage 3 et 4
- Câble DC- noir en attente au dessus
- Câble RJ45 fourni entre l'unité de stockage 3 (LINKPORT 1) et l'unité de stockage 4 (LINKPORT 0)
- Câble RJ45 gris (50 cm) en attente (celui qui remonte vers le connecteur de sortie vers l'extension suivante)
- Câble de terre de 20 cm fourni entre les unités de stockage 3 et 4



Fixer l'unité de stockage à l'aide d'au moins une vis de chaque côté pour garantir sa stabilité.

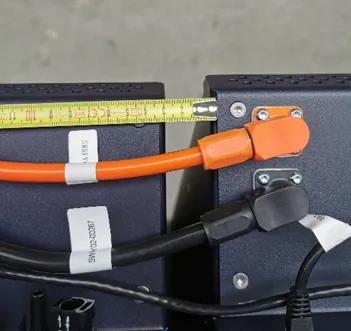

Câblage DC
Câbles de puissance

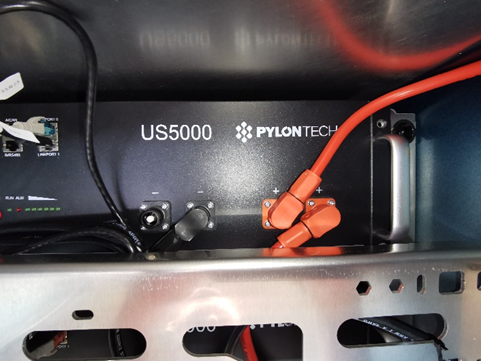

Les câbles de puissance DC ont une section de 25 mm² :
- Rouge = Positif (+)
- Noir = Négatif (-)
Respecter strictement la polarité des câbles pour éviter tout dommage au système.
Mise à la terre

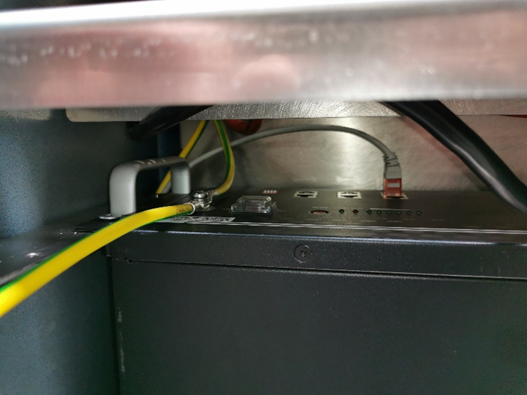

Les câbles de mise à la terre (vert/jaune) doivent être raccordés entre chaque unité de stockage.

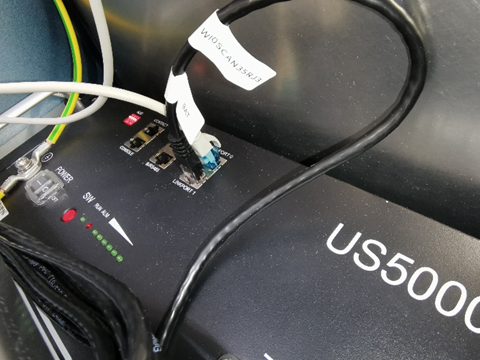

Communication RJ45
Les câbles RJ45 gris assurent la communication entre les unités de stockage :
- Toujours connecter LINKPORT 0 vers LINKPORT 1 de l'unité de stockage précédente
- Longueurs disponibles : 50 cm, 1 m, 2 m selon la configuration

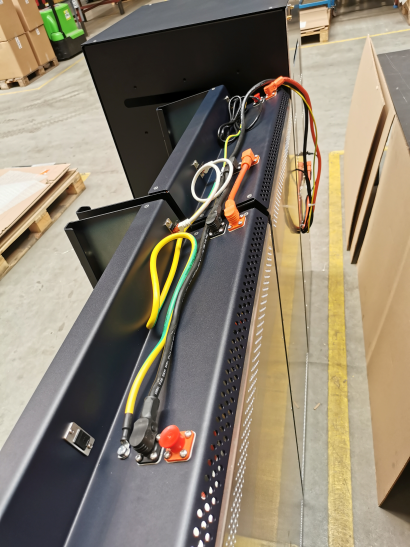

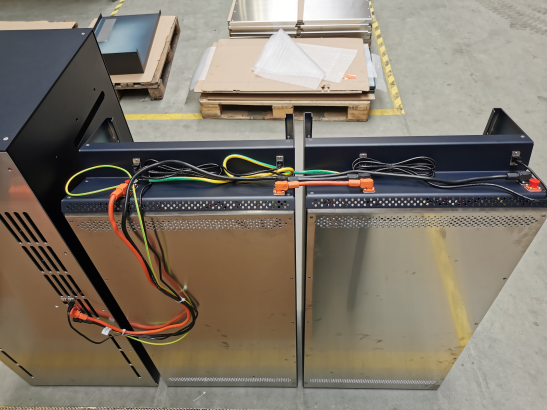

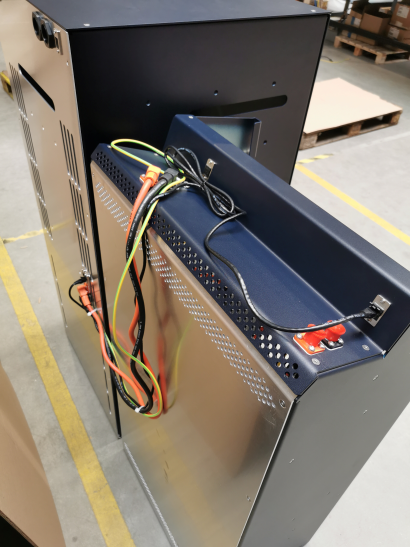

Spécificités Azen 400

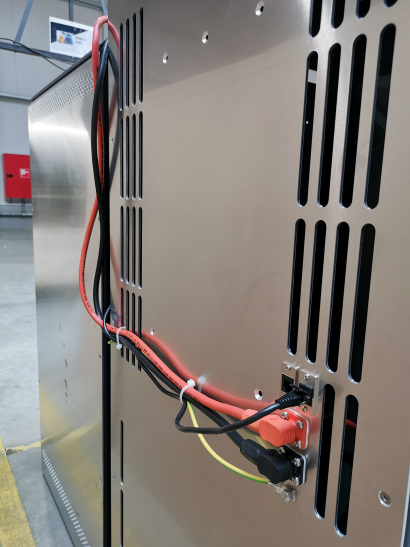

Pour les systèmes Azen 400, les connecteurs DC sont positionnés différemment (à l'arrière, à mi-hauteur). Le format et l'encombrement de l'Azen 400 sont différents du BatBox4, mais la procédure de raccordement reste identique.
Contrôle et fermeture
- Allumer les unités de stockage en mettant chaque interrupteur
POWERen positionON - Se référer au manuel du système de stockage Azen pour la procédure de mise sous tension
- Refermer le boîtier
