Azen 400 - Réseau 3 x 400 V + PEN (TN-C-S)

info

Ce document s'adresse aux installateurs autorisés et certifiés.

Sécurité​

Utilisation conforme​

L'Azen 400 est un système de stockage par batterie destiné à un usage résidentiel, qui peut être utilisé pour stocker de l'énergie électrique. Il est composé d'un ensemble d'onduleurs/chargeurs et de cellules de batterie.

Le système peut convertir le courant triphasé en provenance d'un onduleur photovoltaïque ou du réseau électrique public en courant continu et l'alimenter dans la batterie. Inversément, il convertit le courant continu fourni par la batterie en courant triphasé conforme au réseau.

L'Azen 400 possède une fonction d'alimentation de secours. En cas de panne de courant, le système peut continuer à alimenter des circuits électriques sélectionnés en électricité à partir de la batterie.

Utilisez le système Azen 400 exclusivement selon la documentation fournie et en respectant toutes les réglementations locales en vigueur (lois, normes électriques, directives d'installation). Tout usage non conforme peut entraîner des risques pour la sécurité des personnes et des dommages matériels.

Avertissements​

danger

Le système contient des parties électriques sous tension. Il existe donc un risque de choc électrique, notamment dans les situations suivantes :

  • Au contact de parties de l'installation sous tension en cas d'alimentation par l'alimentation de secours
  • En cas de contact avec des composants sous tension lorsque le produit est ouvert et en fonctionnement

Avant toute intervention, veillez à mettre hors tension le système.

Matériel nécessaire​

Fournitures Azimut Energy​

  • 1 système de stockage Azen 400 (sans unité de stockage préinstallée)
  • Capacité de stockage interne
    • 1, 2 ou 3 unité(s) de stockage de 4,8 kWh
  • Extension de capacité externe optionnelle (voir le guide Azen BatBox4)
    • Jusqu'à 2 boîtier(s) d'extension BatBox4 (max. 4 unités de stockage / boîtier)
    • Jusqu'à 8 unité(s) de stockage de 4,8 kWh
    • Avec 2 boîtiers d'extension : 1 câble DC négatif supplémentaire de 2,0 m (« Azen - Câble DC négatif 2,0 m pour boîtier d'extension »)
  • Pour le comptage général réseau
    • Option 1 (recommandée) : 1 compteur modulaire triphasé
    • Option 2 : 1 compteur sans fil triphasé
  • Pour chaque onduleur photovoltaïque monophasé, ou série de micro onduleurs monophasés
    • 1 compteur sans fil monophasé
      info

      Pour les micro onduleurs, prévoir un compteur par disjoncteur

  • Pour chaque onduleur photovoltaïque triphasé
    • 1 compteur sans fil triphasé
  • Chargeur solaire externe Azen PV optionnel (un seul boîtier d'extension possible dans ce cas)
  • Amplificateur(s) de portée sans fil

Autre​

  • 1 disjoncteur 4P (calibre maximal 32 A) pour protection alimentation réseau vers Azen
  • 1 disjoncteur 4P (calibre maximal 32 A) pour protection alimentation secours depuis Azen
  • 1 interrupteur différentiel 4P (calibre adapté) pour protection alimentation secours depuis Azen
  • Câble pour alimentation réseau vers Azen, 4 conducteurs + PE, section maximale 16 mm²
  • Câble pour alimentation secours depuis Azen, 4 conducteurs + PE, section maximale 16 mm²
  • Câble réseau Cat5e ou supérieur, connecteur RJ45
  • Adaptateurs CPL
  • Accessoires de câblage

Positionnement de la batterie Azimut​

1. Transport et manipulation

  • Le produit est livré sur palette de transport
  • IMPORTANT : Le produit doit être transporté et manipulé en position fermée

2. Emplacement d'installation

  • Choisir un emplacement :
    • Sur un sol plat et stable
    • Dans un espace propre et sec
    • À l'abri du rayonnement solaire direct

3. Dimensions et espacement

  • Dimensions du produit : 128 x 55 x 56 cm (H x L x P)
  • Espacement requis :
    • Minimum 10 cm d'espace libre tout autour pour la circulation de l'air
    • Poids maximal avec 3 unités : ~207 kg

Positionnement de l’Azen 400. Vue de face : le système de 55 cm de large et 128 cm de haut, logo Azimut vertical à gauche de la face avant, posé au sol, avec 10 cm d’espace libre de chaque côté et au-dessus. Vue de dessus, face avant en bas : le système de 55 cm de large et 56 cm de profondeur, à 10 cm du mur et entouré de 10 cm d’espace libre

4. Conditions de fonctionnement

  • Température ambiante : 0 à 35 °C
attention

Points d'attention :

  • En dessous de 10 °C, le système réduit automatiquement sa puissance
  • En cas d'exposition directe au soleil, le système réduit sa puissance pour éviter la surchauffe

Raccordement unité(s) de stockage interne​

Les unités de stockage se placent dans la partie basse du système, accessible en retirant la face avant (six vis). L'unité 1 occupe l'emplacement du bas, les unités 2 et 3 se placent au-dessus. Les câbles en attente descendent de la partie supérieure : câbles DC à droite, câble de terre et câble RJ45 bleu à gauche.

Chaque unité est livrée avec deux câbles DC de 21 cm, un câble de terre de 1 m et un câble RJ45 noir de 21 cm, qui servent à relier deux unités voisines.

Le câblage DC dépend du numéro de série du système : deux paires de câbles DC en attente à partir du numéro de série 504922, une paire par unité avant ce numéro.

remarque

Le choix d'une borne en particulier n'a pas d'importance, tant que la couleur orange/noir est respectée : orange = positif (+), noir = négatif (-).

À partir du numéro de série 504922​

Une unité :

Unités de stockage vues de face, face avant du système retirée, à partir du n° de série 504922, avec une seule unité à l’emplacement du bas : le câble RJ45 bleu en attente arrive par la gauche sur le port A/CAN de l’unité 1 (1) ; le câble de terre en attente arrive par la gauche sur son point de mise à la terre (2) ; la première paire DC en attente descend par la droite sur une borne + et une borne − de l’unité 1 (3) ; la deuxième paire DC, descendue par la droite (4), et le câble RJ45 noir vers BAT.LINK (5) pendent dans l’emplacement du haut, non raccordés ; les emplacements du milieu et du haut sont libres

Deux unités :

Unités de stockage vues de face, face avant du système retirée, à partir du n° de série 504922, avec deux unités : unité 1 en bas, unité 2 au-dessus, emplacement du haut libre ; le câble RJ45 bleu en attente sur A/CAN de l’unité 1 (1) ; le câble de terre en attente sur l’unité 1 (2), puis le câble de terre de 1 m entre les unités 1 et 2 (5) ; la première paire DC en attente sur l’unité 1 (3) ; la deuxième paire DC en attente descend par la droite sur l’unité 2 (4), sans câble DC entre les unités ; le câble RJ45 de 21 cm va du LINKPORT 1 de l’unité 1 au LINKPORT 0 de l’unité 2 (6) ; le câble RJ45 noir vers BAT.LINK pend dans l’emplacement du haut, non raccordé (7)

Trois unités :

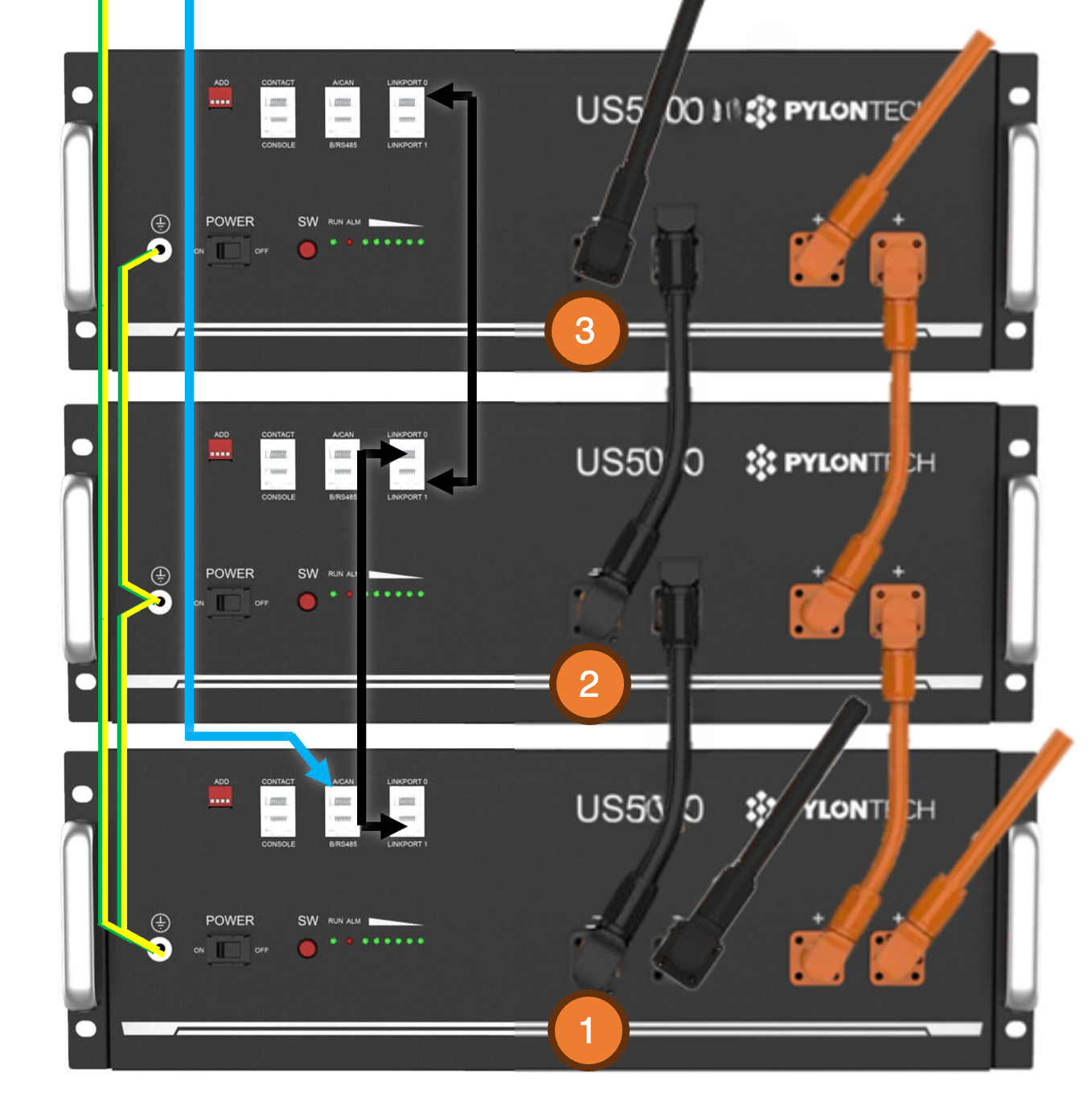

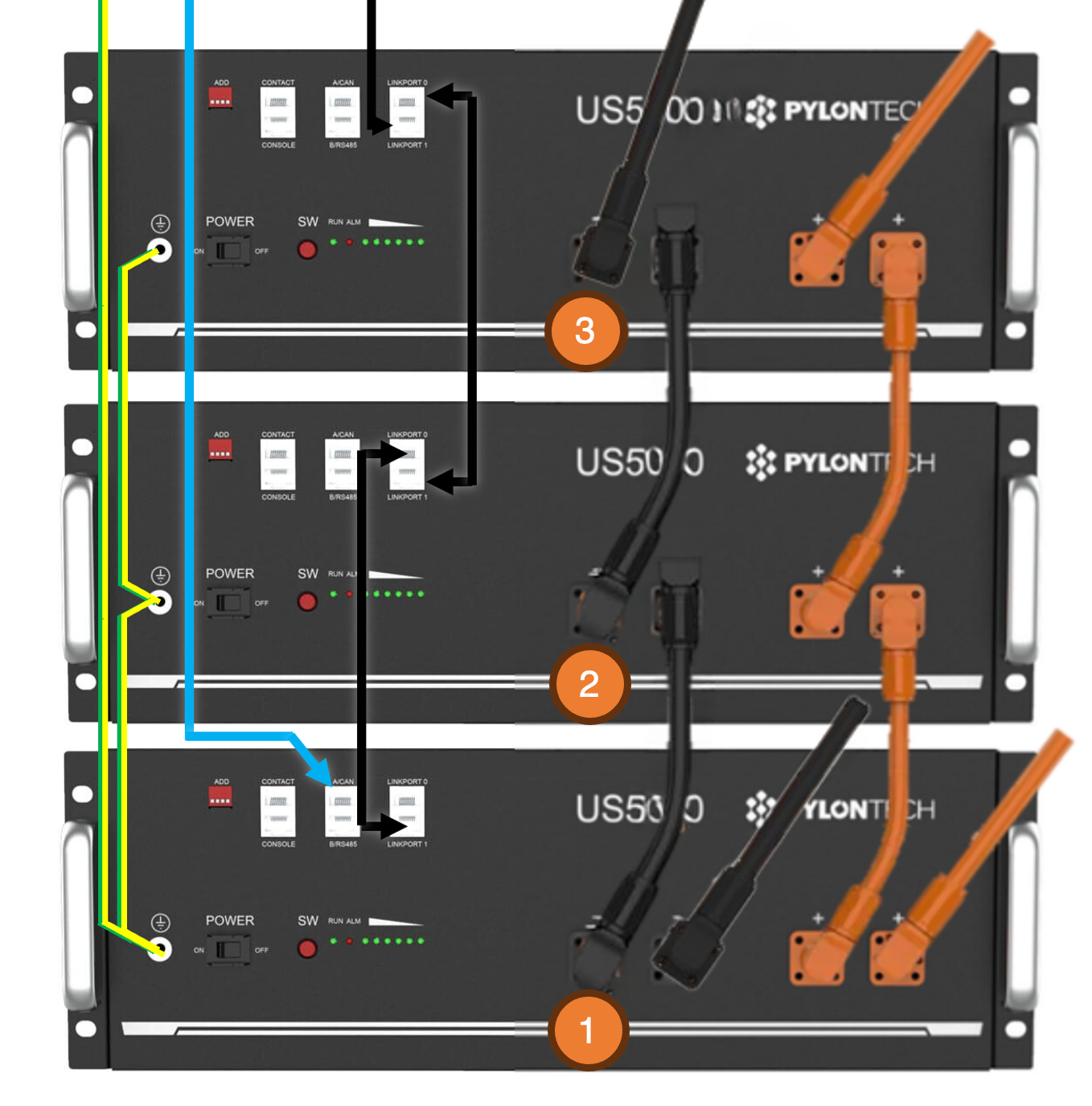

Unités de stockage vues de face, face avant du système retirée, à partir du n° de série 504922, avec trois unités, unité 1 en bas : le câble RJ45 bleu en attente sur A/CAN de l’unité 1 (1) ; le câble de terre en attente sur l’unité 1 (2) et les câbles de terre de 1 m entre unités voisines (6) ; la première paire DC en attente descend par la droite sur l’unité 1 (3) ; la deuxième paire DC en attente descend par la droite sur l’unité 3 (4) ; l’unité 2 est reliée à l’unité 1 et à l’unité 3 par les câbles DC de 21 cm, + sur + et − sur − (5) ; les câbles RJ45 de 21 cm vont du LINKPORT 1 de chaque unité au LINKPORT 0 de l’unité du dessus (7) ; le câble RJ45 noir vers BAT.LINK est branché sur le LINKPORT 1 de l’unité 3 (8)

  1. Placer la ou les unité(s) de stockage dans le système, en commençant par l'emplacement du bas (unité 1).
  2. Connecter le câble de mise à la terre (vert/jaune) en attente au point de mise à la terre de l'unité 1, puis relier chaque unité supplémentaire à la précédente avec le câble de terre de 1 m.
  3. Connecter la première paire de câbles DC en attente sur l'unité 1 : le câble orange sur une borne positive +, le câble noir sur une borne négative -.
  4. Selon le nombre d'unités :
    • Une unité : laisser la deuxième paire de câbles DC en attente, non raccordée.
    • Deux unités : connecter la deuxième paire de câbles DC sur l'unité 2. Les câbles DC de 21 cm ne sont pas utilisés.
    • Trois unités : connecter la deuxième paire de câbles DC sur l'unité 3, puis relier l'unité 2 à l'unité 1 et à l'unité 3 avec les câbles DC de 21 cm, + sur + et − sur −.
  5. Connecter le câble de communication RJ45 bleu en attente dans le port A/CAN de l'unité 1.
  6. Pour chaque unité supplémentaire, connecter un câble RJ45 noir de 21 cm entre le port LINKPORT 1 de l'unité précédente et le port LINKPORT 0 de l'unité suivante.
  7. Avec trois unités, connecter le câble RJ45 noir en attente vers BAT.LINK, étiqueté LINKPORT1 selon la révision du système, dans le port LINKPORT 1 de l'unité 3. Avec une ou deux unités, laisser ce câble en attente, non raccordé : le raccordement d'unités de stockage externes nécessite trois unités internes.
    remarque

    Ce câble prolonge la liaison de communication des unités de stockage jusqu'à la prise BAT.LINK, à l'arrière du système, destinée au raccordement éventuel d'un boîtier d'extension Azen BatBox4.

Avant le numéro de série 504922​

Unités de stockage vues de face, face avant du système retirée, avant le n° de série 504922 : unité 1 en bas, unités 2 et 3 au-dessus en pointillés, selon le nombre d’unités installées ; le câble RJ45 bleu en attente sur A/CAN de l’unité 1 (1) ; le câble de terre en attente sur l’unité 1 (2) et les câbles de terre de 1 m entre unités voisines (4) ; chaque unité reçoit sa propre paire DC en attente, qui descend par la droite (3), sans câble DC entre les unités ; les câbles RJ45 de 21 cm vont du LINKPORT 1 de chaque unité au LINKPORT 0 de l’unité du dessus (5)

  1. Placer la ou les unité(s) de stockage dans le système, en commençant par l'emplacement du bas (unité 1).
  2. Connecter le câble de mise à la terre (vert/jaune) en attente au point de mise à la terre de l'unité 1, puis relier chaque unité supplémentaire à la précédente avec le câble de terre de 1 m.
  3. Connecter chaque unité à sa propre paire de câbles DC en attente : le câble orange sur une borne positive +, le câble noir sur une borne négative -. Les câbles DC de 21 cm ne sont pas utilisés ; les paires des emplacements libres restent en attente, non raccordées.
  4. Connecter le câble de communication RJ45 bleu en attente dans le port A/CAN de l'unité 1.
  5. Pour chaque unité supplémentaire, connecter un câble RJ45 noir de 21 cm entre le port LINKPORT 1 de l'unité précédente et le port LINKPORT 0 de l'unité suivante.

Extension de capacité​

La capacité de stockage peut être étendue au-delà des unités internes à l'aide de boîtiers d'extension Azen BatBox4. Voir le guide d'installation Azen BatBox4 pour la procédure complète. Pour un système déjà installé et en service, voir en particulier la section Extension d'un système existant.

Raccordement AC​

Les borniers AC-IN et AC-OUT se trouvent sur la platine du haut, à gauche en regardant la face avant, accessibles en retirant le capot supérieur (quatre vis). Chaque bornier comporte, de gauche à droite, les bornes L1, L2, L3, N et PE.

Borniers AC de l’Azen 400 vus de dessus, face avant en bas : à gauche le bornier AC-IN, à droite le bornier AC-OUT, chacun avec de gauche à droite les bornes L1, L2 et L3 (grises), N (bleue) et PE (vert/jaune)

AC IN - Alimentation depuis réseau​

astuce

Voir le schéma d'installation 3 x 400 V + PEN (TN-C-S) et un exemple de câblage du coffret.

danger

Le raccordement électrique doit être réalisé par un électricien agréé et dans le respect des normes locales en vigueur.

  1. En aval du différentiel général, installer un disjoncteur 4 pôles de calibre maximal 32 A.
    Placer sur ce disjoncteur l'étiquette de repérage ⚠️ ALIM. VERS BATTERIE fournie avec la batterie.

  2. Raccorder un câble à 5 conducteurs entre le disjoncteur et le bornier AC-IN de la batterie :

    • Conducteurs requis : L1, L2, L3, N et T
    • Section maximale : 16 mm²
    • Respecter l'ordre des phases et du neutre
    • Utiliser un champ tournant droit
    attention

    Longueur maximale recommandée : 5m

  3. Raccorder le câble PE du bornier AC-IN vers le câble de terre de l'installation

AC OUT - Alimentation backup​

  1. Installer un disjoncteur 4 pôles (calibre maximal 32A) suivi d'un interrupteur différentiel 4 pôles (calibre adapté) en amont de l'ensemble des disjoncteurs des circuits à secourir (y compris le(s) onduleur(s) photovoltaïque(s) éventuel(s)).
    Placer l'étiquette fournie ⚠️ ALIM. DEPUIS BATTERIE sur le disjoncteur.

  2. Installer et raccorder un câble à 5 conducteurs (L1, L2, L3, N et T) de section adaptée (max. 16 mm²) depuis le bornier AC-OUT du système vers le dispositif de coupure précédemment installé.
    Veiller à respecter l'ordre phases/neutre et à garder un champ tournant identique à celui qui était présent avant l'installation

attention

Longueur maximale recommandée : 5m

  1. Raccorder le conducteur de protection PE du bornier AC-OUT vers le câble de terre de l'installation.
Neutre des circuits secourus

Le neutre des circuits secourus provient uniquement de la borne N du bornier AC-OUT. Ne jamais le relier au neutre du tableau principal (rail de pontage, bornier ou conducteur commun), ni au PE : en îlotage, le pont N-PE est fait par le système. Un neutre commun fait échouer l'autotest des relais du système, qui ne peut alors plus alimenter les circuits secourus lors d'une coupure du réseau, et peut faire déclencher l'interrupteur différentiel des circuits secourus.

Puissance des circuits secourus

En îlotage, le système fournit au maximum 3 x 2400 W en continu sur AC-OUT, et jusqu'à 3 x 5500 W en pointe, brièvement, au démarrage d'un appareil (voir la fiche technique). Lorsque le réseau est présent, les circuits secourus sont alimentés par le réseau au travers du système, jusqu'à 32 A par phase (3 x 7300 W) : un dépassement n'apparaît qu'à la première coupure de réseau, où le système se met en sécurité et coupe les circuits secourus.

Choisir les circuits à secourir pour que la consommation cumulée de chaque phase reste sous 2400 W en continu, de jour comme de nuit, en laissant les appareils de forte puissance sur les circuits non secourus.

attention

Si des onduleurs photovoltaïques sont couplés en AC sur le circuit backup, leur puissance nominale AC cumulée ne doit pas dépasser 3000 VA par phase, soit 3 × 3000 VA (voir la puissance maximale admissible en îlotage).

Internet​

Installer un câble réseau depuis la box internet (ou un adaptateur CPL) jusqu'à la prise RJ-45 à l'arrière du système.

Haut de la face arrière de l’Azen 400, vue de l’arrière. À partir du n° de série 504922, de gauche à droite : connecteur d’antenne WiFi, prise ETHERNET, connecteur d’antenne ZB, deux presse-étoupes et prise METER ; la prise ETHERNET est la deuxième en partant de la gauche. Avant le n° de série 504922 : connecteur d’antenne, prise ETHERNET puis deux presse-étoupes, à droite du centre de la face arrière

attention

En cas d’utilisation d’un adaptateur CPL, l’adaptateur “émetteur” doit obligatoirement être connecté directement à la box internet

info

Si le réseau du site est filtré par un pare-feu (réseau d'entreprise, réseau invité, portail captif), consultez la FAQ Réseau informatique pour la liste des flux à autoriser.

astuce

S'il est matériellement impossible de raccorder le système à internet par un câble réseau, il est possible de le connecter au réseau Wi-Fi du site lors de la configuration, dans l'application Azimut Installer.
Il est important de s'assurer de la qualité du signal Wi-Fi dans ce cas (visible dans l'application Azimut Installer).

Antenne​

Visser l'antenne fournie avec le système sur le connecteur SMA situé à l'arrière du système.

Selon la révision du système, une ou deux antennes sont à visser : sur le connecteur ZB seul, ou sur les connecteurs ZB et WiFi (à partir du numéro de série 504922).

Haut de la face arrière de l’Azen 400, vue de l’arrière. À partir du n° de série 504922 : connecteur d’antenne WiFi tout à gauche, puis prise ETHERNET, puis connecteur d’antenne ZB ; deux presse-étoupes et la prise METER se trouvent à droite. Avant le n° de série 504922 : un seul connecteur d’antenne, ZB, juste à gauche de la prise ETHERNET et des deux presse-étoupes, à droite du centre de la face arrière

info

Cette antenne permet la communication avec les compteurs sans fil.

astuce

L'antenne se trouve dans la pochette documentaire fixée sur la face interne de la façade avant du système.

attention

Placer l'antenne dans l'axe de son support avant de la visser pour ne pas endommager le connecteur.

Comptage général réseau​

Le compteur réseau se place en aval du différentiel général et en amont de tous les circuits, de manière à mesurer l'intégralité des flux entre le réseau et l'installation.

Unifilaire de la position correcte du compteur réseau, marquée d’une coche verte : depuis le réseau, le compteur GRD (avec en pointillé le dongle P1, en alternative), puis le différentiel général, puis le compteur réseau, entouré, flèche vers le bas, puis le tableau ; le tableau alimente le système de stockage par AC-IN, l’onduleur PV avec son compteur et les autres circuits ; la sortie AC-OUT du système de stockage alimente le tableau secouru : circuits secourus et, en option, un onduleur PV avec son compteur

Unifilaire d’une position incorrecte, marquée d’une croix rouge : le compteur réseau, barré, est placé en tête d’un sous-tableau qui alimente le système de stockage et d’autres circuits ; l’onduleur PV et les autres circuits du tableau principal ne passent pas par le compteur

Unifilaire d’une position incorrecte, marquée d’une croix rouge : dans le tableau, le compteur réseau, barré, est alimenté par le rail de pontage et n’alimente que le système de stockage et une partie des circuits ; l’onduleur PV et les autres circuits, raccordés au rail de pontage en amont du compteur, ne passent pas par lui

Compteur modulaire​

Solution recommandée

Le compteur modulaire est le mode de comptage recommandé.

Le compteur modulaire fourni par Azimut Energy est un compteur d'énergie triphasé monté sur rail DIN. Il se raccorde en mesure directe et communique avec le système de stockage par une liaison filaire.

Caractéristiques complètes : fiche technique du compteur modulaire triphasé (PDF).

info

L'installation d'un compteur modulaire est possible pour les systèmes de stockage Azen 400 dont le numéro de série est supérieur ou égal à 504922.

Schéma de raccordement du compteur modulaire triphasé 3 x 400 V + N

Raccordement de puissance — Installer le compteur sur rail DIN, en aval du différentiel général et en amont de tout autre circuit, de manière à mesurer l'intégralité des flux entre le réseau et l'installation. La mesure est directe : le courant transite par le compteur (jusqu'à 100 A).

  • L1 : borne 1 (réseau) → borne 5 (installation)
  • L2 : borne 2 (réseau) → borne 6 (installation)
  • L3 : borne 3 (réseau) → borne 7 (installation)
  • N : borne 4 (réseau) → borne 8 (installation)
attention

Le compteur doit mesurer l'intégralité du courant échangé avec le réseau, production photovoltaïque éventuelle comprise. Ne pas l'installer en aval d'un rail de pontage, sous peine de fausser la mesure.

Liaison filaire — Relier le compteur au port METER du système de stockage à l'aide d'un câble UTP (Cat 5e ou supérieur) :

  • Borne A+ → broche 4 du connecteur RJ-45
  • Borne B− → broche 5 du connecteur RJ-45
  • Borne G → broche 8 du connecteur RJ-45. Selon la version du compteur, cette troisième borne, à droite de A+, peut ne porter aucun repère.

Enficher ensuite le connecteur RJ-45 dans le port METER de l'Azen.

Haut de la face arrière de l’Azen 400 à partir du n° de série 504922, vue de l’arrière : la prise METER se trouve tout à droite, après les deux presse-étoupes ; à gauche, les connecteurs d’antenne WiFi et ZB de part et d’autre de la prise ETHERNET

Compteur sans fil​

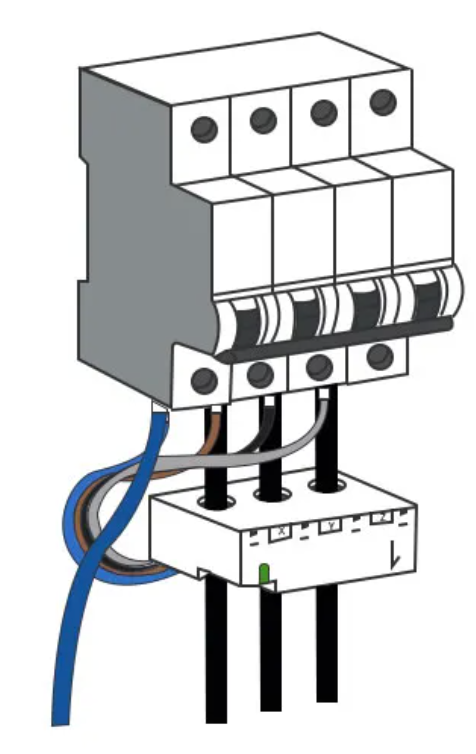

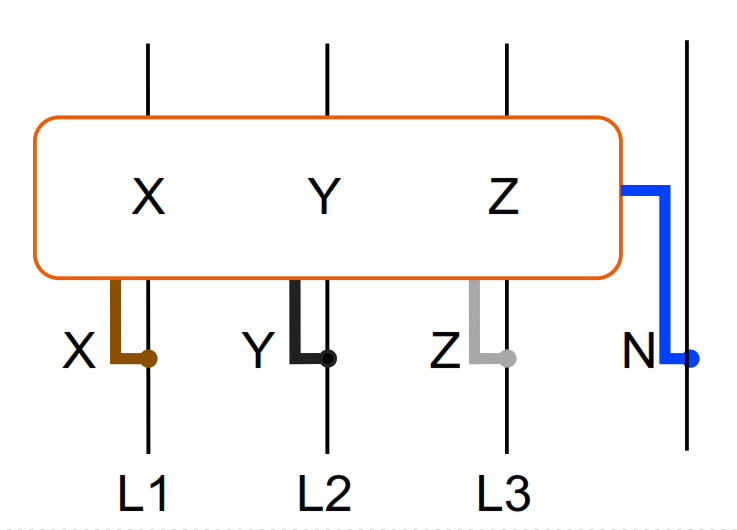

Schéma de raccordement du compteur sans fil triphasé sur un réseau 3 x 400 V + N, côté réseau en haut, côté installation en bas : L1, L2, L3 et N sortent du différentiel général (1) ; L1, L2 et L3 traversent le compteur (2) par les orifices X, Y et Z, le neutre passe à côté ; la flèche (3) pointe vers le bas, du réseau vers l’installation ; les prises de tension (4) X, Y et Z sont raccordées sur L1, L2 et L3, et la prise N sur le neutre, entre le différentiel et le compteur

  • Installer un compteur sans fil triphasé en aval du différentiel général et en amont de tout autre circuit, sur les trois conducteurs de phase, avec la flèche orientée du réseau vers l’installation.

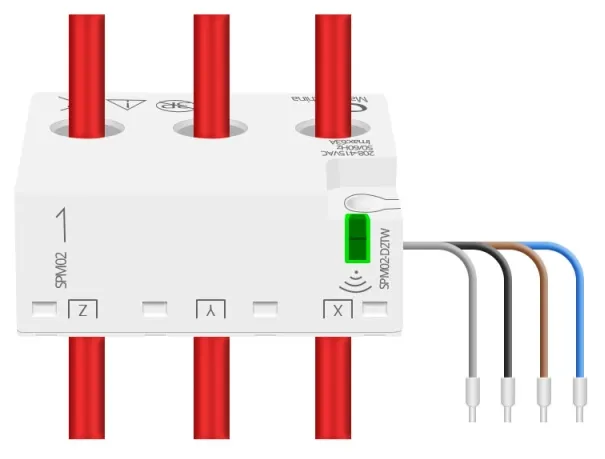

  • Faire passer L1, L2 et L3 respectivement par les orifices X, Y et Z du compteur.
  • Raccorder chaque prise de tension sur le conducteur qui traverse l’orifice de même repère : la prise X (fil rouge) sur le conducteur de l’orifice X, la prise Y (fil noir) sur celui de l’orifice Y et la prise Z (fil gris) sur celui de l’orifice Z. Chaque fil de prise de tension porte une bague à son repère. Une prise raccordée sur le conducteur d’un autre orifice fausse la mesure de sa voie.
  • Raccorder également la prise de tension N du compteur (fil bleu) sur le neutre du réseau.
Réglages dans l’application

L’application Azimut Installer propose, pour ce compteur, une « Affectation des phases (X, Y & Z) » et l’option « Inverser le sens de comptage ». Ces réglages renomment les voies ou changent leur signe, mais ne corrigent pas une prise de tension raccordée sur le conducteur d’un autre orifice.

Viser L1, L2 et L3 dans les orifices X, Y et Z, ce qui correspond à l’affectation par défaut « 123 ». « Inverser le sens de comptage » ne sert que si les trois conducteurs traversent le compteur à contre-sens de la flèche.

attention

S’assurer du serrage correct des câbles de prise de tensions du compteur

attention

Le compteur doit être placé de manière à mesurer l’intégralité du courant depuis et vers le réseau, y compris la production photovoltaïque éventuelle. Veillez à ne pas l’installer en aval d’un rail de pontage, car cela fausserait la mesure.

Comptage photovoltaïque​

info

Les panneaux photovoltaïques raccordés à un Azen PV ne nécessitent pas de compteur : le chargeur solaire mesure lui-même sa production.

Unifilaire de la position du compteur photovoltaïque : le compteur PV, entouré, est sur le circuit de l’onduleur PV raccordé au tableau, flèche vers le haut, de l’onduleur vers le tableau ; en option, un onduleur PV raccordé au tableau secouru, alimenté par la sortie AC-OUT du système de stockage, a lui aussi son compteur, entouré en pointillé ; le compteur réseau reste en aval du différentiel général

Onduleur monophasé​

Schéma de raccordement du compteur sans fil monophasé sur le circuit d’un onduleur photovoltaïque, côté onduleur en haut, côté tableau en bas : la phase L venant de l’onduleur traverse le compteur (2) avant d’entrer par le haut dans le disjoncteur de l’onduleur (1), alimenté par le bas ; la flèche (3) pointe vers le bas, de l’onduleur vers le tableau ; les deux prises de tension (4) sont raccordées sur la phase L et sur le neutre N, entre le compteur et le disjoncteur

  • Installer un compteur sans fil monophasé en aval du disjoncteur de protection de chaque onduleur photovoltaïque, sur le conducteur de phase, avec la flèche orientée de l’onduleur vers le tableau.
  • Raccorder les prises de tension du compteur en respectant l’ordre de la phase et du neutre.
attention

S’assurer du serrage correct des câbles de prise de tensions du compteur.

Onduleur triphasé​

Schéma de raccordement du compteur sans fil triphasé sur le circuit d’un onduleur photovoltaïque, réseau 3 x 400 V + N, côté onduleur en haut, côté tableau en bas : L1, L2 et L3 venant de l’onduleur traversent le compteur (2) par les orifices X, Y et Z, le neutre passe à côté, avant d’entrer par le haut dans le disjoncteur de l’onduleur (1), alimenté par le bas ; la flèche (3) pointe vers le bas, de l’onduleur vers le tableau ; les prises de tension (4) X, Y et Z sont raccordées sur L1, L2 et L3, et la prise N sur le neutre, entre le compteur et le disjoncteur

  • Installer un compteur sans fil triphasé en aval du disjoncteur de protection de chaque onduleur triphasé, sur les trois conducteurs de phase, avec la flèche orientée de l’onduleur vers le tableau.
  • Faire passer L1, L2 et L3 respectivement par les orifices X, Y et Z du compteur.
  • Raccorder chaque prise de tension sur le conducteur qui traverse l’orifice de même repère : la prise X (fil rouge) sur le conducteur de l’orifice X, la prise Y (fil noir) sur celui de l’orifice Y et la prise Z (fil gris) sur celui de l’orifice Z. Chaque fil de prise de tension porte une bague à son repère. Une prise raccordée sur le conducteur d’un autre orifice fausse la mesure de sa voie.
  • Raccorder également la prise de tension N du compteur (fil bleu) sur le neutre du circuit.
Réglages dans l’application

L’application Azimut Installer propose, pour ce compteur, une « Affectation des phases (X, Y & Z) » et l’option « Inverser le sens de comptage ». Ces réglages renomment les voies ou changent leur signe, mais ne corrigent pas une prise de tension raccordée sur le conducteur d’un autre orifice.

Viser L1, L2 et L3 dans les orifices X, Y et Z, ce qui correspond à l’affectation par défaut « 123 ». « Inverser le sens de comptage » ne sert que si les trois conducteurs traversent le compteur à contre-sens de la flèche.

attention

S’assurer du serrage correct des câbles de prise de tensions du compteur

Mise sous tension​

Les commandes de mise en service (inverseur de source ou disjoncteurs du bypass automatique, disjoncteur de sortie) se trouvent sur la platine du haut, accessibles en retirant le capot supérieur (quatre vis).

Système équipé d'un Azen PV

Laisser l'interrupteur POWER du chargeur solaire en position 0 pendant cette procédure, puis le mettre en service une fois le système démarré (voir la mise sous tension de l'Azen PV).

Numéro de série à partir de 504662​

info

Le système est pourvu d'un inverseur de source à opération manuelle qui permet le report de l'alimentation AC-IN depuis le réseau vers l'alimentation AC-OUT vers le secours.

Platine du haut de l’Azen 400 à partir du n° de série 504662, vue de dessus, capot supérieur retiré, face avant en bas, goulottes à câbles autour : sur le rail, de gauche à droite, les borniers AC-IN et AC-OUT, le disjoncteur de sortie en pointillés (repère 2, jusqu’au n° de série 504921) et l’inverseur de source (repère 1), poignée vers la gauche en position normale, repère I

  1. Allumer la/les unité(s) de stockage en mettant chaque interrupteur POWER en position ON

  2. Appuyer sur le bouton SW de l'unité de stockage maître (unité 1) pendant au moins 0,5 seconde pour activer l'alimentation DC (jusqu'à ce que les LED s'allument sur la/les unité(s))

    Face avant d’une unité de stockage, interrupteur POWER et bouton SW entourés, avec un agrandissement : l’interrupteur POWER (1), position ON à gauche et OFF à droite, puis à sa droite le bouton SW rouge (2), suivi des voyants RUN, ALM et de niveau de charge

  3. Activer le disjoncteur d'alimentation AC dans le tableau

  4. (Optionnel) Positionner l'inverseur de source (repère 1) en position bypass (rotation vers la droite, repère II) pour activer le report de l'alimentation réseau vers l'alimentation de secours

    remarque

    Le système est alors en position provisoire de bypass, s'il est nécessaire d'alimenter les circuits connectés à l'alimentation de secours pendant la mise en service du système.

    Inverseur de source de l’Azen 400 vu de dessus, face avant en bas, dans ses trois positions, repères I à gauche, 0 en haut et II à droite : repère I (normale), poignée vers la gauche ; repère 0 (coupé), poignée vers le haut ; repère II (bypass), poignée vers la droite

  5. Utiliser l'application Azimut Installer pour configurer le système et ses accessoires

    astuce

    Avant de terminer la configuration, vérifier dans l'application que les flux d'énergie en temps réel (réseau, production photovoltaïque, consommation, batterie) correspondent à l'installation, par exemple en allumant une charge ou en observant la production photovoltaïque.

  6. Jusqu'au numéro de série 504921 : activer le disjoncteur de sortie (repère 2). Les systèmes à partir du numéro de série 504922 n'en ont pas.

  7. Positionner l'inverseur de source en position normale (rotation vers la gauche, repère I)

    attention

    Cette opération est obligatoire pour assurer le bon fonctionnement de l'alimentation de secours.

  8. Vérifier le bon fonctionnement du système en coupant le disjoncteur alimentant AC-IN, et valider que l'alimentation de secours est toujours alimentée

Numéro de série avant 504662​

attention

Le système est pourvu d'un mécanisme de bypass automatique qui permet le report de l'alimentation AC-IN depuis le réseau vers l'alimentation AC-OUT vers le secours.

Veiller à bien s'assurer du raccordement correct de toute l'installation avant mise sous-tension !

Platine du haut de l’Azen 400 avant le n° de série 504662, vue de dessus, capot supérieur retiré, face avant en bas, goulottes à câbles autour : sur le rail, de gauche à droite, les borniers AC-IN et AC-OUT, les deux disjoncteurs 4 A (repère 1), le disjoncteur de sortie (repère 2), l’interrupteur différentiel de sortie en pointillés (repère 3, jusqu’au n° de série 504591) et les deux contacteurs du bypass automatique (repère 4)

  1. S'assurer que les deux disjoncteurs 4 A à l'intérieur du système sont bien fermés (repère 1). Jusqu'au numéro de série 504591, s'assurer aussi que l'interrupteur différentiel de sortie (repère 3) est fermé

  2. Allumer la/les unité(s) de stockage en mettant chaque interrupteur POWER en position ON

  3. Appuyer sur le bouton SW de l'unité de stockage maître (unité 1) pendant au moins 0,5 seconde pour activer l'alimentation DC (jusqu'à ce que les LED s'allument sur la/les unité(s))

    Face avant d’une unité de stockage, interrupteur POWER et bouton SW entourés, avec un agrandissement : l’interrupteur POWER (1), position ON à gauche et OFF à droite, puis à sa droite le bouton SW rouge (2), suivi des voyants RUN, ALM et de niveau de charge

  4. Activer le disjoncteur d'alimentation AC dans le tableau

  5. Utiliser l'application Azimut Installer pour configurer le système et ses accessoires

    astuce

    Avant de terminer la configuration, vérifier dans l'application que les flux d'énergie en temps réel (réseau, production photovoltaïque, consommation, batterie) correspondent à l'installation, par exemple en allumant une charge ou en observant la production photovoltaïque.

  6. Activer le disjoncteur de sortie à l'intérieur du système (repère 2)

    info

    Le bypass se désactive et l'alimentation de secours est alimentée par le système

  7. Vérifier le bon fonctionnement du système en coupant le disjoncteur alimentant AC-IN, et valider que l'alimentation de secours est toujours alimentée

Ajout ultérieur d'unité(s) de stockage​

Cette section s'adresse aux installateurs qui ajoutent une ou plusieurs unités de stockage internes à un système Azen 400 déjà installé et en service.

Mise hors tension​

attention

Avant toute intervention, mettre le système hors tension et vérifier l'absence de tension côté AC et côté DC.

  1. Si le système est équipé d'un Azen PV : placer l'interrupteur POWER du chargeur solaire en position 0
  2. Couper l'alimentation vers les consommateurs secourus, en ouvrant les équipements de protection dédiés dans le tableau
  3. Couper l'alimentation AC-IN du système, en ouvrant le disjoncteur dédié dans le tableau
  4. Mettre l'interrupteur POWER de chaque unité de stockage existante en position OFF

Câblage de la (des) nouvelle(s) unité(s)​

attention

L'unité de stockage la plus récente doit être l'unité maître de la chaîne de communication : celle qui reçoit le câble de communication RJ45 bleu (port A/CAN) et dont le port LINKPORT 0 reste vide.

Ajout d’une troisième unité de stockage, vue de face, face avant du système retirée, avant et après : avant, l’unité maître occupe l’emplacement du bas et reçoit le câble RJ45 bleu, une unité existante occupe l’emplacement du milieu et l’emplacement du haut est libre ; après, l’ancienne unité maître est déplacée à l’emplacement du haut (1), la nouvelle unité, entourée, occupe l’emplacement du bas comme unité maître (2), l’unité existante reste à l’emplacement du milieu (3) et le câble RJ45 bleu est sur le port A/CAN de l’unité du bas (4)

  1. Déconnecter tous les câbles des unités existantes : puissance DC, mise à la terre et communication
  2. Retirer l'unité maître existante (unité 1) de son emplacement
  3. Installer la (les) nouvelle(s) unité(s) en début de chaîne, en commençant par l'emplacement de l'unité 1
  4. Replacer l'unité maître existante en fin de chaîne (dernier emplacement)
  5. Suivre la procédure décrite plus haut : Raccordement unité(s) de stockage interne

Remise sous tension​

  1. Mettre l'interrupteur POWER de chaque unité de stockage en position ON
  2. Appuyer sur le bouton SW de l'unité de stockage maître (unité 1) pendant au moins 0,5 seconde pour activer l'alimentation DC (jusqu'à ce que les LED s'allument)
  3. Rétablir l'alimentation AC-IN du système, en refermant le disjoncteur précédemment ouvert dans le tableau
  4. Rétablir l'alimentation vers les consommateurs secourus, en refermant les équipements de protection précédemment ouverts dans le tableau
  5. Attendre que le système démarre complètement (quelques minutes)
  6. Si le système est équipé d'un Azen PV : placer l'interrupteur POWER du chargeur solaire en position I
  7. Dans l'application Azimut Installer, vérifier que toutes les unités de stockage sont détectées. L'application affiche le nombre d'unités en direct. Si elle affiche « Aucun module de batterie actif détecté » ou un nombre inférieur au nombre d'unités installées :
    • vérifier que l'interrupteur POWER de chaque unité est en position ON et que ses voyants sont allumés ;
    • si les voyants sont éteints, appuyer à nouveau sur le bouton SW de l'unité maître (unité 1) pendant au moins 0,5 seconde ;
    • si des unités restent non détectées, contacter le support technique Azimut Energy.
Dernière mise à jour le
