Ruban LED RGB

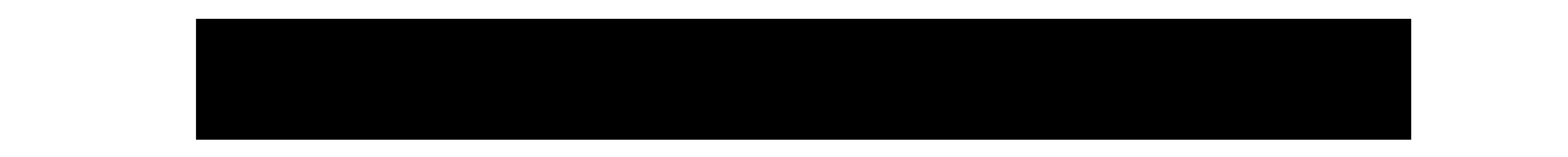

Animation démarrage du système
Lorsque le système démarre, il faut un certain temps pour que celui-ci s'initialise et que le logiciel Azimut démarre.
Durant cette phase, le ruban LED fonctionne de la manière suivante:
Voir l'animation
Une fois le système démarré, ce mode s'arrête et le mode d'affichage installateur prend le relais.
Appairage Zigbee
Batterie en mode appairage
Lorsque la batterie est en mode appairage Zigbee, le ruban de LED se met à "respirer". Celui-ci reste dans ce mode aussi longtemps que l'appairage est actif sur la batterie.
Voir l'animation
Succès de l'appairage
Lorsque l'appairage finit avec succès, le ruban clignote 5x en vert. Ensuite, celui-ci revient à son mode normal.
Voir l'animation
Échec de l'appairage
Lorsque l'appairage se termine en erreur, le ruban clignote 5x en rouge. Ensuite, celui-ci revient à son mode normal.
Voir l'animation
Fonctionnement normal

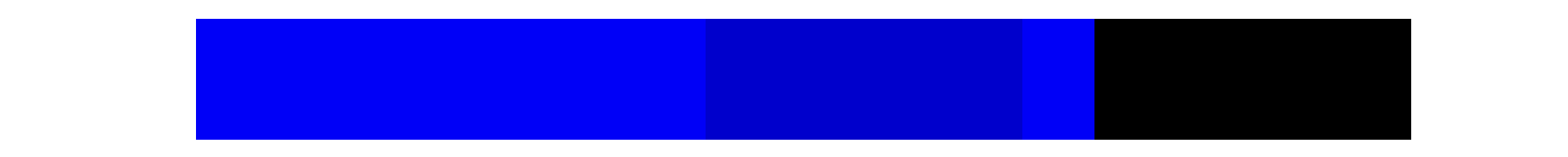

En fonctionnement normal, l'état de charge de la batterie s'affiche en bleu, symbolisant que le système fonctionne en mode normal.
Le SOC de la batterie est proportionnel au nombre de LEDs allumées.
Une vague lumineuse se déplace de gauche à droite ou droite à gauche pour symboliser respectivement la charge ou la décharge de la batterie. Plus celle-ci se déplace rapidement, plus la puissance est importante.
Veuillez noter qu'il faut au moins une puissance de charge/décharge de 50W pour que la vague apparaisse.
Voir l'animation
Fonctionnement grid lost

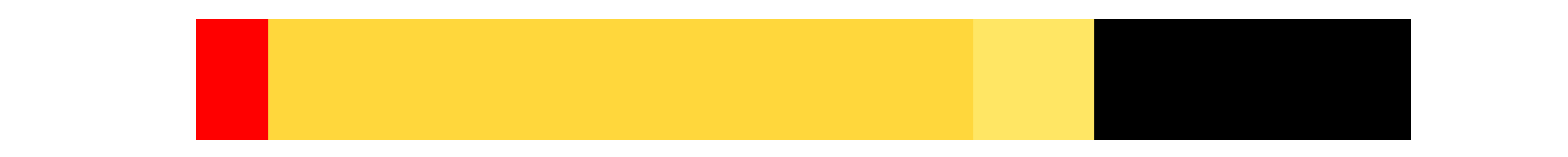

Lors du fonctionnement en mode grid lost, le code d'erreur de perte du réseau électrique s'affiche sur la gauche du ruban.
En parallèle, l'état de charge de la batterie s'affiche en jaune, symbolisant que le système fonctionne uniquement en mode back-up.
Le SOC de la batterie est proportionnel au nombre de LEDs allumées. Une vague lumineuse se déplace de gauche à droite. Plus celle-ci se déplace rapidement, plus la puissance de décharge de la batterie est importante.
Veuillez noter qu'il faut au moins une puissance de décharge de 50W pour que la vague apparaisse.
Voir l'animation
A noter que les erreurs se superposent.
Si une autre erreur se produit en même temps, celle-ci s'affichera en plus du comportement décrit ici.
Veuillez vous référer à chaque code d'erreur spécifique pour plus d'informations sur celui-ci.
Fonctionnement post installation
Une fois le site installé et finalisé dans l'application installateur, le ruban s'éteint.
Codes d'erreur
Erreur non-synchronisation au réseau
En cas de non synchronisation au réseau électrique ou en cas de coupure de courant (i.e. "Grid Lost"), 3 LEDs à gauche s'allument en rouge fixe. Lorsque ce code d'erreur est présent, la batterie fonctionne en mode back-up. Référez-vous à la section mode back-up pour plus d'informations.
Voir l'animation
Erreur pas de connexion internet

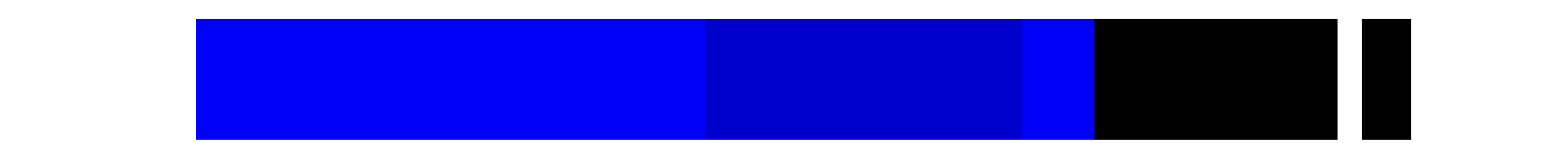

En cas de non connexion internet, 3 LEDs à droite effectuent un balayage pour mettre en lumière une recherche de réseau internet.
Voir l'animation
